Шарнирный подшипник GE480-DW-2RS2
Подшипник GE480-DW-2RS2 — это импортный шарнирный подшипник, обозначение основновного исполнения 480, размер 480*650*230 мм.
Стандарт: ISO
Бренд: INA
Внутренний диаметр: 480 мм
Наружный диаметр: 650 мм
Ширина: 230 мм
Масса: 234 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

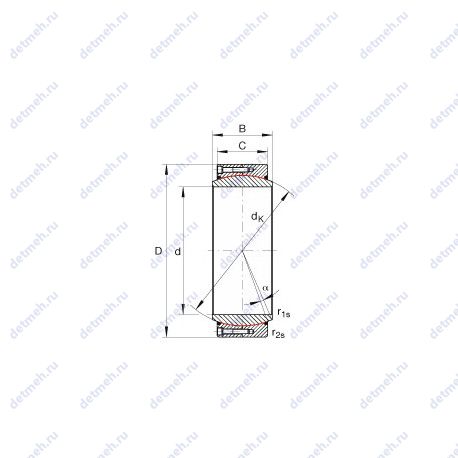

Таблица размеров и характеристик подшипника GE480-DW-2RS2
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Пропускная способность:
- Грузоподъемность статическая: 47.17 кн
- C0r статическая грузоподъемность. радиальная. Н: 47170000
- Cr динамическая грузоподъемность. радиальная. Н: 28300000
- Грузоподъемность динамическая: 28.3 кн
Прочие характеристики:
- alf.°: 3.8
- r2s min. мм: 5
- r1s min. мм: 2
- dK. мм: 565
- da max. мм: 516
- Da min. мм: 536
- Размер сопряженных деталей (Da min): 536
- Размер (r2 min.): 5 мм.
- Размер (dk): 565 мм.
- Размер сопряженных деталей (da max): 516
- Размер (r1 min.): 2 мм.
- Уплотнение: есть
- Размеры. мм: 480x650x230
Габаритные и посадочные размеры:
- (С) ширина внутреннего кольца. мм: 195
- Угол наклона (α): 3.8°
- Ширина (высота) (B): 230, 230 мм.
- Масса: 234 кг
- Ширина наружной обоймы (C): 195 мм.
- Высота. мм: 230
- Внешний диаметр: 650. мм
- Внутренний диаметр: 480. мм
Классификация:
- Основной тип: шарнирный
- Обозначение: ge480-dw-2rs2, ge 480 dw-2rs2
В таблице приведены основные размеры подшипника GE480-DW-2RS2, технические характеристики и номинальные значения.
Таблица модификаций подшипника GE480-DW-2RS2
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| R480-4 | Наружное кольцо подшипника с роликами и сепаратором, без внутреннего кольца. | 480 | 950 | 220 | 676 |
| GE480DO | Шарнирный подшипник. | 480 | 650 | 230 | 237 |
| GE480DW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 480 | 650 | 230 | 234 |
| R480-1A | Наружное кольцо подшипника с роликами и сепаратором, без внутреннего кольца. | 480 | 730 | 140 | 217 |
| 480RU30 | Шарнирный подшипник. | 480 | 660 | 165 | 225.6 |
| 480RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 480 | 660 | 165 | 225.6 |
| 480RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 480 | 660 | 165 | 225.6 |
| 480RJ30 | Штампованный сепаратор из стального листа. | 480 | 660 | 165 | 225.6 |
| 480RT30 | Механически обработанный сепаратор из текстолита. | 480 | 660 | 165 | 225.6 |
| GEC480HC | Шарнирный подшипник. | 480 | 650 | 230 | 239 |
| GEH480HT | Механически обработанный сепаратор из текстолита. | 480 | 680 | 340 | 463 |
| GEC480HT | Механически обработанный сепаратор из текстолита. | 480 | 650 | 230 | 239 |
| GEH480HC | Шарнирный подшипник. | 480 | 680 | 340 | 463 |
| GEH480HCS | Шарнирный подшипник. | 480 | 680 | 340 | 463 |
| GE 480 ES | Метрический радиальный сферический подшипник скольжения.. | 480 | 650 | 230 | 237 |
| GE 480 CP | Метрический радиальный сферический подшипник скольжения. | 480 | 680 | 340 | 435 |
| 480KBE130 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 480 | 700 | 147 | 202 |
| GEC480HCS | Шарнирный подшипник. | 480 | 650 | 230 | 239 |
| 480XRGV66 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Бессепараторный подшипник. | 480 | 660 | 49.5 | 61 |
| 480KBE131 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 480 | 790 | 221 | 460 |
| 480KBE030 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 480 | 700 | 165 | 227 |
| 480KBE031 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 480 | 790 | 248 | 556 |
| GE 480 QCR | Метрический радиальный сферический подшипник скольжения.. | 480 | 650 | 230 | 234 |
| GEH480HF/Q | Механически обработанный сепаратор из стали или специального чугуна. | 480 | 680 | 340 | 453 |
| GEP 480 FS | Механически обработанный сепаратор из стали или специального чугуна. Метрический радиальный сферический подшипник скольжения не требующий технического обслуживания с композитом PTFE на твердой хромированной или стальной поверхности.. | 480 | 680 | 340 | 435 |
| GEC 480 FBAS | Механически обработанный сепаратор из стали или специального чугуна. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 480 | 650 | 230 | 214 |
| STF480RV6814g | Бессепараторный подшипник. | 480 | 680 | 420 | 0 |
| STF480RV6815g | Бессепараторный подшипник. | 480 | 680 | 500 | 0 |
| GEC 480 TXA-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 480 | 650 | 230 | 233 |
Модификации подшипника GE480-DW-2RS2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
