Подшипник скольжения GE50-SW

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

• dK. мм - 74;
• Размер сопряженных деталей (Db min.) - 75;
• Размер сопряженных деталей (da max) - 57.9;
• Размер (dk) - 74 мм.;
• Размер (r2 min.) - 0.3 мм.;
• Размер сопряженных деталей (Da min) - 65;
• Размер сопряженных деталей (db min) - 67;
• Da min. мм - 65;
• da max. мм - 57.9;
• Размер (r1 min.) - 1 мм.;
• r1s min. мм - 0.3;
• alf.° - 1.6;
• D1. мм - 59.1;
• s. мм - 4;
• db max. мм - 67;
• Db min. мм - 75;
• Размеры. мм - 50x80x20, 50x80x19;
• Уплотнение - нет;
• Размер (D1) - 59.1 мм.;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 4 мм.;

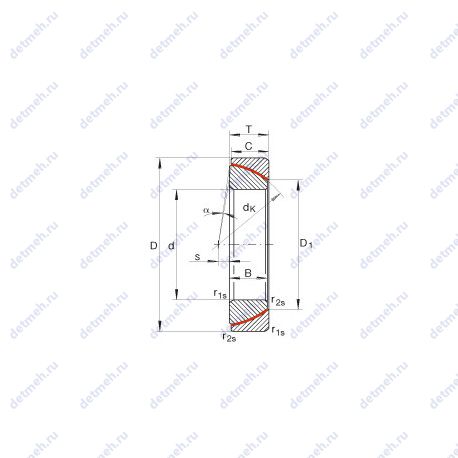

Габаритные и посадочные размеры:

• Угол наклона (α) - 1.6°;
• (С) ширина внутреннего кольца. мм - 19;
• (T) монтажная высота. мм - 20;
• Ширина наружной обоймы (C) - 19 мм;
• Внутренний диаметр - 50 мм;
• Внешний диаметр - 80 мм;
• Высота. мм - 20;
• Ширина рабочая (T) - 20 мм;
• Масса - 0.45 кг;
• Ширина (высота) (B) - 19 мм, 19;

Пропускная способность:

• Cr динамическая грузоподъемность. радиальная. Н - 355000;
• C0r статическая грузоподъемность. радиальная. Н - 592000;
• Грузоподъемность динамическая - 354 кн;
• Грузоподъемность статическая - 590 кн;

Классификация:

• Обозначение - ge 50 sw, ge50-sw;
• Основной тип - шарнирный;
