Подшипник скольжения GE15AW

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

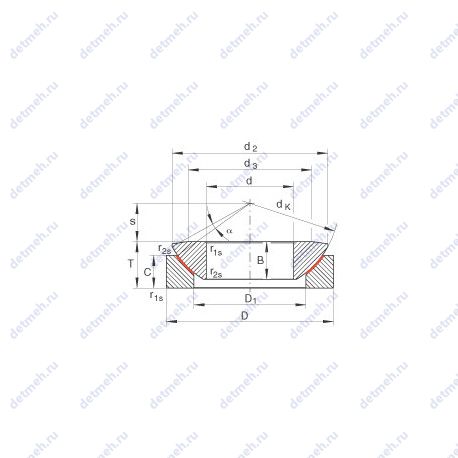

Прочие характеристики:

• da max. мм - 29;
• s. мм - 10;
• d3. мм - 29;
• d2. мм - 38.9;
• D1. мм - 24;
• alf.° - 7;
• r1s min. мм - 0.2;
• dK. мм - 45;
• Размер (d2) - 38.9 мм.;
• Размер (d3) - 29 мм.;
• Размер сопряженных деталей (da max) - 29;
• Da min. мм - 26;
• Размер сопряженных деталей (Da min) - 26;
• Размер (dk) - 45 мм.;
• Размер (r2 min.) - 0.2 мм.;
• Размеры. мм - 15x42x15, 15x42x10.7;
• Размер (r1 min.) - 0.6 мм.;
• Уплотнение - нет;
• Размер (D1) - 24 мм.;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 10 мм.;

Пропускная способность:

• Ca динамическая грузоподъемность. осевая. Н - 157000;
• Грузоподъемность динамическая - 156 кн;
• Грузоподъемность статическая - 261 кн;

Габаритные и посадочные размеры:

• (T) монтажная высота. мм - 15;
• Угол наклона (α) - 7°;
• (С) ширина внутреннего кольца. мм - 11;
• Масса - 0.12 кг;
• Внутренний диаметр - 15 мм;
• Внешний диаметр - 42 мм;
• Высота. мм - 15;
• Ширина наружной обоймы (C) - 11 мм;
• Ширина рабочая (T) - 15 мм.;
• Ширина (высота) (B) - 10.7 мм., 10.7;

Классификация:

• Основной тип - шарнирный;
• Обозначение - ge 15 aw, ge15-aw;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Прочие характеристики:

• Размер (R) - 45 мм.;
• Размер (B) - 10.7 мм.;
• Размер (C) - 11 мм.;
• Размер (D2) - 29 мм.;
• Размер (D1) - 38.9 мм.;
• Размер (a) - 10 мм;
• Размер (d1) - 24 мм.;
• Уплотнение - нет;
• Размеры. мм - 15x42x15;

Габаритные и посадочные размеры:

• Угол наклона (α) - 7°;
• Масса - 0.12 кг;
• Высота (H) - 15 мм.;
• Высота. мм - 15;
• Внешний диаметр - 42 мм;
• Внутренний диаметр - 15 мм;

Классификация:

• Обозначение - ge15aw;
• Основной тип - шарнирный;
