Подшипник скольжения GE10AW
Подшипник GE10AW — это импортный шарнирный подшипник, обозначение основновного исполнения GE10, размер 10*30*7.9 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс W — Без кольцевой канавки и смазочных отверстий в наружном кольце
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

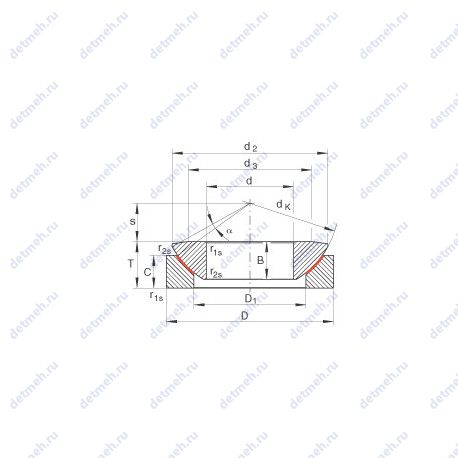

Таблица размеров и характеристик подшипника GE10AW
Производитель INA+
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Прочие характеристики:
- da max. мм: 21
- s. мм: 7
- d3. мм: 21
- d2. мм: 27.5
- D1. мм: 16.5
- alf.°: 10
- r1s min. мм: 0.2
- dK. мм: 32
- Размер (d2): 27.5 мм.
- Размер (d3): 21 мм.
- Размер сопряженных деталей (da max): 21
- Da min. мм: 18.5
- Размер сопряженных деталей (Da min): 18.5
- Размер (dk): 32 мм.
- Размер (r2 min.): 0.2 мм.
- Размеры. мм: 10x30x9.5, 10x30x7.9
- Размер (r1 min.): 0.6 мм.
- Уплотнение: нет
- Размер (D1): 16.5 мм.
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 7 мм.
Пропускная способность:
- Ca динамическая грузоподъемность. осевая. Н: 73200
- Грузоподъемность динамическая: 73.2 кн
- Грузоподъемность статическая: 122 кн
Габаритные и посадочные размеры:
- (T) монтажная высота. мм: 9.5
- Угол наклона (α): 10°
- (С) ширина внутреннего кольца. мм: 6
- Масса: 0.038 кг
- Внутренний диаметр: 10 мм
- Внешний диаметр: 30 мм
- Высота. мм: 9.5
- Ширина наружной обоймы (C): 6 мм
- Ширина рабочая (T): 9.5 мм.
- Ширина (высота) (B): 7.9 мм., 7.9
Классификация:
- Основной тип: шарнирный
- Обозначение: ge 10 aw, ge10-aw
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Прочие характеристики:
- Размер (R): 32 мм.
- Размер (B): 7.9 мм.
- Размер (C): 6 мм.
- Размер (D2): 21 мм.
- Размер (D1): 27.5 мм.
- Размер (a): 7 мм.
- Размер (d1): 16.5 мм.
- Уплотнение: нет
- Размеры. мм: 10x30x9.5
Габаритные и посадочные размеры:
- Угол наклона (α): 10°
- Масса: 0.038 кг
- Высота (H): 9.5 мм.
- Высота. мм: 9.5
- Внешний диаметр: 30 мм
- Внутренний диаметр: 10 мм
Классификация:
- Обозначение: ge10aw
- Основной тип: шарнирный
В таблице приведены основные размеры подшипника GE10AW, технические характеристики и номинальные значения.
Аналоги подшипника GE10AW
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| INA | GE10AW | 10 | 30 | 7.9 | ISO |
| ISO | GE10AW | 10 | 30 | 7.9 | ISO |
Аналог подшипника GE10AW — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
