Роликовый подшипник 3113732AН

Подшипник 3113732AН — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием, обозначение основновного исполнения 3113732, размер 160*240*86 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 160 мм
Наружный диаметр: 240 мм
Ширина: 86 мм
Масса: 19.4 кг

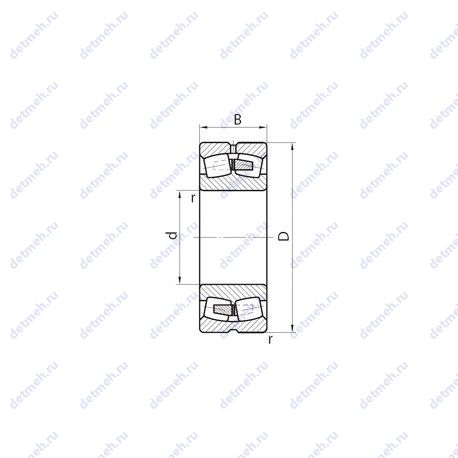

Подшипник 3113732AН чертеж — Чертеж подшипника 3113732AН

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Н — Детали из теплостойкой стали

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 3113732AН

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.33;
Расчетный коэффициент (Fa/Fr > e) (Y) - 3.07, 2.06;
Расчетный коэффициент (Y0) - 2.02;

Классификация:

Тип - сферический;
Форма роликов - бочкообразные;
Основной тип - роликовый радиальный сферический;
Нагрузка - радиальная;
Тела качения - ролики;

Прочие характеристики:

Номер по ГОСТ - 3113732aн;
Уплотнение - нет;
Количество дорожек качения - 2;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 1700 об/мин;
Частота вращения предельная при пластичной смазке - 1300 об/мин;
Грузоподъемность статическая - 1370 кн;
Грузоподъемность динамическая - 845 кн;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 86 мм.;
Радиус наружней фаски - 2.1 мм.;
Масса - 19.400 кг;
Ширина наружной обоймы (C) - 86 мм.;
Внешний диаметр - 240 мм., 240;
Внутренний диаметр - 160 мм., 160;

В таблице приведены основные размеры подшипника 3113732AН, технические характеристики и номинальные значения.

Таблица модификаций подшипника 3113732AН

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
3113732	Основное исполнение.	160	270	86	20.8
3113732АМН	Повышенная грузоподъемность. Модифицированный контакт.. Детали из теплостойкой стали.	160	270	86	19.85

Модификации подшипника 3113732AН - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
