Подшипник скольжения GX40S

Подшипник GX40S — это импортный шарнирный подшипник, обозначение основновного исполнения GX40, размер 40*105*27 мм.

Стандарт: ISO
Бренды: FBJ, ISB, LS
Внутренний диаметр: 40 мм
Наружный диаметр: 105 мм
Ширина: 27 мм
Масса: 1.59 кг

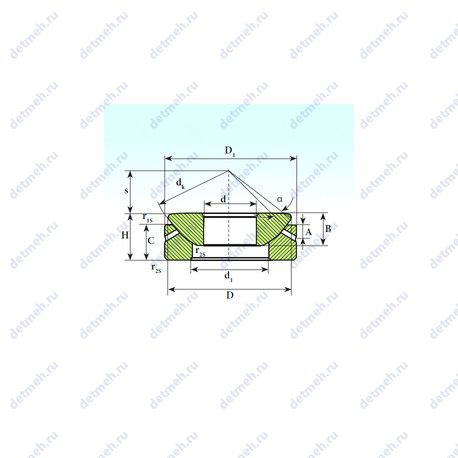

Подшипник GX40S чертеж — Чертеж подшипника GX40S

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника GX40S

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

Размер (r1 min.) - 1 мм.;
Расстояние от торца до оси смазочных отверстий (A) - 9 мм.;
Размер (r2 min.) - 0.3 мм.;
Размер (dk) - 114 мм.;
Размер (s) - 24.5 мм.;
Размер (D1) - 105 мм.;
Размеры. мм - 40x97x27;
Уплотнение - нет;

Габаритные и посадочные размеры:

Высота (H) - 32 мм.;
Внутренний диаметр - 40 мм;
Внешний диаметр - 97 мм;
Высота. мм - 27;
Ширина (высота) (B) - 27 мм;
Ширина наружной обоймы (C) - 21.5 мм.;
Масса - 1.6 кг;
Угол наклона (α) - 6°;
Внутренний диаметр (d1) - 59;

Классификация:

Обозначение - gx 40 s;
Основной тип - шарнирный;

Пропускная способность:

Грузоподъемность динамическая - 357 кн;
Грузоподъемность статическая - 1810 кн;

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Габаритные и посадочные размеры:

Внешний диаметр - 105 мм;
Внутренний диаметр - 40. мм;
Высота. мм - 32;
Ширина рабочая (T) - 32 мм.;
Ширина (высота) (B) - 27 мм.;
Ширина наружной обоймы (C) - 21.5 мм.;
Угол наклона (α) - 9°;
Масса - 1.59 кг;

Прочие характеристики:

Размеры. мм - 40x105x32;
Размер (dk) - 114 мм.;
Размер (r1 min.) - 1 мм.;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 24.5 мм.;
Уплотнение - нет;
Расстояние от торца до оси смазочных отверстий (A) - 9 мм.;
Размер (d1) - 97 мм.;
Размер (D1) - 59 мм.;

Классификация:

Обозначение - gx40s;
Основной тип - шарнирный;

Пропускная способность:

Грузоподъемность динамическая - 357 кн;
Грузоподъемность статическая - 1810 кн;

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Прочие характеристики:

Размер (d2) - 59 мм.;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 24.5 мм.;
Размер (d1) - 114 мм.;
Размеры. мм - 40x105x32;
Уплотнение - нет;
Размер (D1) - 97 мм.;

Габаритные и посадочные размеры:

Угол наклона (α) - 9°;
Внутренний диаметр - 40 мм;
Внешний диаметр - 105 мм;
Высота. мм - 32;
Ширина наружной обоймы (C) - 21.5 мм.;
Масса - 1.59 кг;
Ширина рабочая (T) - 32 мм;
Ширина (высота) (B) - 27 мм;

Классификация:

Обозначение - gx40s;
Основной тип - шарнирный;

Пропускная способность:

Грузоподъемность динамическая - 375 кн;
Грузоподъемность статическая - 1860 кн;

В таблице приведены основные размеры подшипника GX40S, технические характеристики и номинальные значения.

Таблица модификаций подшипника GX40S

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GX40T	Механически обработанный сепаратор из текстолита.	40	105	27	1.59
GX40N	Канавка под стопорное кольцо на наружном кольце подшипника.	40	105	27	1.59

Модификации подшипника GX40S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника GX40S

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
FBJ	GX40S	40	105	27	ISO
ISB	GX40S	40	105	27	ISO
LS	GX40S	40	105	27	ISO

Аналог подшипника GX40S — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
