Шарнирный подшипник GW 060

Подшипник GW 060 — это импортный шарнирный подшипник, обозначение основновного исполнения 060, размер 60*150*45 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 60 мм
Наружный диаметр: 150 мм
Ширина: 45 мм
Масса: 4.7 кг

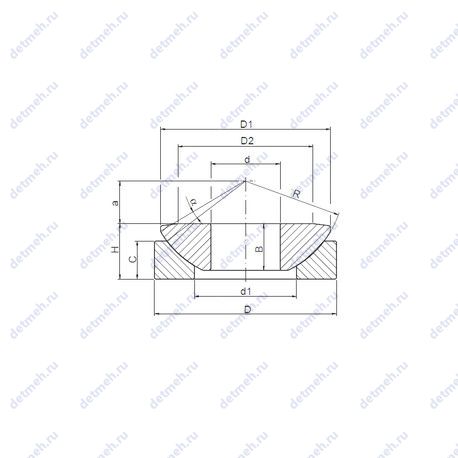

Подшипник GW 060 чертеж — Чертеж подшипника GW 060

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GW — С канавкой для смазывания

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника GW 060

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

Внешний диаметр - 150 мм;
Угол наклона (α) - 7°;
Масса - 4.7 кг;
Высота (H) - 45 мм.;
Высота. мм - 45;
Внутренний диаметр - 60 мм;

Прочие характеристики:

Размер (C) - 33 мм.;
Размер (B) - 37 мм.;
Размер (R) - 160 мм.;
Размер (D2) - 108 мм.;
Размер (D1) - 140 мм.;
Размер (a) - 35 мм;
Размер (d1) - 86 мм.;
Уплотнение - нет;
Размеры. мм - 60x150x45;

Классификация:

Обозначение - gw 060;
Основной тип - шарнирный;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Обозначение - gw 060;
Основной тип - шарнирный;

Прочие характеристики:

Размеры. мм - 60x150x45;
Размер (C) - 33 мм.;
Размер (B) - 37 мм.;
Размер (R) - 160 мм.;
Размер (D2) - 108 мм.;
Размер (D1) - 140 мм.;
Размер (a) - 35 мм;
Уплотнение - нет;
Размер (d1) - 86 мм.;

Габаритные и посадочные размеры:

Внутренний диаметр - 60 мм;
Внешний диаметр - 150 мм;
Угол наклона (α) - 7°;
Высота. мм - 45;
Высота (H) - 45 мм.;
Масса - 4.7 кг;

Пропускная способность:

Грузоподъемность динамическая - 1470 кн;
Грузоподъемность статическая - 2940 кн;

В таблице приведены основные размеры подшипника GW 060, технические характеристики и номинальные значения.

Таблица модификаций подшипника GW 060

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
IKOS060	Шарнирный подшипник.	60	95	26	0.62
GE 060 ES	Метрический радиальный сферический подшипник скольжения..	60	90	44	1
T2EE 060/Q	Конический роликовый подшипник, метрических размеров по стандарту ISO 355-1977.	60	115	40	1.852
GE 060 XES	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	60	105	63	2.4
GE 060 ES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	60	90	44	1
GE 060 HS-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	60	105	63	2
T7FC 060/QCL7C	Конический роликовый подшипник, метрических размеров по стандарту ISO 355-1977. Специальный класс точности конических роликовых подшипников, используемых в опорах валов-шестерен.	60	125	37	2.07
GE 060 XES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	60	105	63	2.4
GE 060 ECR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	60	90	44	0.98
GE 060 HCR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	60	105	63	2.1
T7FC 060T80/QCL7CDTC10	Конический роликовый подшипник, метрических размеров по стандарту ISO 355-1977. Механически обработанный сепаратор из текстолита. Специальный класс точности конических роликовых подшипников, используемых в опорах валов-шестерен.	60	125	80	4.05

Модификации подшипника GW 060 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника GW 060

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	GW 060	60	150	45	ISO
ISO	GW 060	60	150	45	ISO

Аналог подшипника GW 060 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
