Подшипник GE 035 ES ISO
Модификация GE 035 ES — это импортный шарнирный подшипник, основное конструктивное исполнение - 035.
Размер подшипника: 35*55*25 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения GE 035 ES
Суффикс GE — Антизадирная пластичная смазка
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника GE 035 ES
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| IKOS035 | 35 | 62 | 20 | 0.24 | |
| 035-5ANRC3 | 35 | 85 | 21 | 0.641 | |
| GE 035 HS-2RS | Контактные уплотнения типа RS с обеих сторон игольчатого роликоподшипника Антизадирная пластичная смазка | 35 | 62 | 35 | 0.38 |
| GE 035 ECR-2RS | Контактные уплотнения типа RS с обеих сторон игольчатого роликоподшипника Антизадирная пластичная смазка | 35 | 55 | 25 | 0.22 |
| GE 035 XES | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Антизадирная пластичная смазка | 35 | 62 | 35 | 0.47 |
| GE 035 HCR-2RS | Контактные уплотнения типа RS с обеих сторон игольчатого роликоподшипника Антизадирная пластичная смазка | 35 | 62 | 35 | 0.38 |
| GE 035 XES-2RS | Контактные уплотнения типа RS с обеих сторон игольчатого роликоподшипника Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Антизадирная пластичная смазка | 35 | 62 | 35 | 0.47 |
| GE 035 ES-2RS | Контактные уплотнения типа RS с обеих сторон игольчатого роликоподшипника Антизадирная пластичная смазка | 35 | 55 | 25 | 0.22 |
| GW 035 | Пластичная смазка для широкого диапазона температур, от –40 до +140 °C | 35 | 90 | 28 | 1 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника GE 035 ES
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| GE35ET/X | 35 | 55 | 25 | |||
| GE35ET-2RS | 35 | 55 | 25 | |||
| SA35ES | 35 | 55 | 25 | |||
| SI35ES | 35 | 55 | 25 | |||
| GE 035 ECR-2RS | 35 | 55 | 25 | |||
| GE 035 ES-2RS | 35 | 55 | 25 | |||
| GE 35EC-2RS | 35 | 55 | 25 | |||
| GAR 35 DO-2RS | 35 | 55 | 25 | |||
| GAR 35 UK-2RS | 35 | 55 | 25 | Проточка на внешнем кольце для смазки | ||
| GE35DO | 35 | 55 | 25 | |||
| GE35UK-2RS | 35 | 55 | 25 | Проточка на внешнем кольце для смазки | ||
| GF 35 DO | 35 | 55 | 25 | |||
| GIHRK 35 DO | 35 | 55 | 25 | Проточка на внешнем кольце для смазки | ||
| GK 35 DO | 35 | 55 | 25 | Проточка на внешнем кольце для смазки | ||
| GIR 35 DO-2RS | 35 | 55 | 25 | |||
| GIR 35 UK-2RS | 35 | 55 | 25 | Проточка на внешнем кольце для смазки | ||
| SA 35 C 2RS | 35 | 55 | 25 | |||
| SA35ES-2RS | 35 | 55 | 25 | |||
| SI35ES-2RS | 35 | 55 | 25 | |||
| SI 35 C 2RS | 35 | 55 | 25 | |||
| T.A.C. 235 | 35 | 55 | 25 | |||
| GE35C | 35 | 55 | 25 | |||
| GE35N | 35 | 55 | 25 | |||
| 35FSF55 | 35 | 55 | 25 | |||
| SA1-35B | 35 | 55 | 25 | |||
| SA1-35BSS | 35 | 55 | 25 | |||
| SAR1-35SS | 35 | 55 | 25 | |||
| SAR1-35 | 35 | 55 | 25 | |||
| GE 35 CJ2 | 35 | 55 | 25 | |||
| GE 35 TXG3E-2LS | 35 | 55 | 25 | |||
| GE 35 ES-2LS | 35 | 55 | 25 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника GE 035 ES
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ISO
Классификация:
- Основной тип - шарнирный;
- Обозначение - ge 035 es;
Прочие характеристики:
- Размеры. мм - 35x55x25;
- Уплотнение - нет;
- Размер (R) - 47 мм.;

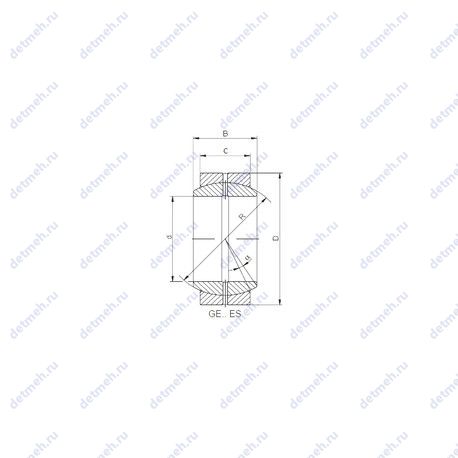

Габаритные и посадочные размеры:
- Внутренний диаметр - 35 мм;
- Внешний диаметр - 55 мм;
- Высота. мм - 25;
- Масса - 0.22 кг;
- Ширина (высота) (B) - 25 мм;
- Ширина наружной обоймы (C) - 20 мм;
- Угол наклона (α) - 6°;
Производитель CX
CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Основной тип - шарнирный;
- Обозначение - ge 035 es;
Прочие характеристики:
- Размеры. мм - 35x55x25;
- Уплотнение - нет;
- Размер (R) - 47 мм.;
Габаритные и посадочные размеры:
- Внутренний диаметр - 35 мм;
- Внешний диаметр - 55 мм;
- Высота. мм - 25;
- Масса - 0.22 кг;
- Ширина (высота) (B) - 25 мм;
- Ширина наружной обоймы (C) - 20 мм;
- Угол наклона (α) - 6°;
Пропускная способность:
- Грузоподъемность динамическая - 80 кн;
- Грузоподъемность статическая - 400 кн;
