Шарнирный наконечник SIBP8S
Подшипник SIBP8S — это импортный шарнирный подшипник, обозначение основновного исполнения SIBP8, размер 8*0*12 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

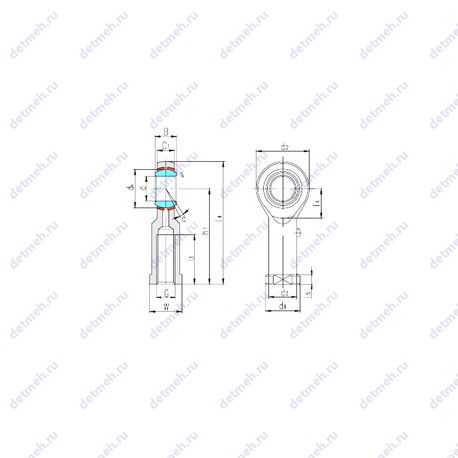

Таблица размеров и характеристик подшипника SIBP8S
Производитель LS+
LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.
Габаритные и посадочные размеры:
- Радиус наружней фаски: 0.3 мм.
- Внутренний диаметр: 8 мм
- Ширина (высота) (B): 12 мм.
- Угол наклона (α): 14°
- Масса: 0.044 кг
Классификация:
- Основной тип: шарнирный
- Обозначение: sibp8s
Прочие характеристики:
- Размер (dk): 15.88 мм.
- Уплотнение: нет
- Размер (d2): 22 мм.
- Размер (l7 min.): 11 мм.
- Резьба (G): m8
- Размер (C1): 9 мм.
- Размер (d3): 12.5 мм.
- Размер (d4): 16 мм.
- Размер (h1): 36 мм.
- Размер (l3 min.): 17 мм.
- Размер (l4 max.): 47 мм.
- Размер (l5): 5 мм.
- Размер (W): 14
Пропускная способность:
- Грузоподъемность динамическая: 6.8 кн
- Грузоподъемность статическая: 8.5 кн
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Прочие характеристики:
- Body End Flats (W): 14.000
- Body End Width (l5): 5.000
- Thread Length (l1): 17.000
- Тип подшипника: steel-on-bronze
- Диаметр отверстия: 8.0000
- Радиус (мин): 0.300
- Номинальная динамическая нагрузка: 6.800
- Номинальная статическая нагрузка: 8.500
- Spherical Diameter (dk or Dk): 15.880
- Mis-alignment Angle (a deg.): 14
- Bore Center до End of Rod (h): 36.000
- Rod Overall Length (l2): 47.000
- Rod End Thickness (C1): 9.000
- Bore Center до Body (l7): 11
- Thread Size (G): m8
- Rod End Width (d2): 22.000
- Material Body: carbon steel-zinc plated
- Ball: hardened chrome steel-chrome plated
- Liner: bronze
- Body Dia. (d3): 12.500
- Body End Dia. (d4): 16.000
Классификация:
- Обозначение: sibp8s
- Основной тип: шарнирный
Габаритные и посадочные размеры:
- Внутренний диаметр: 8 мм
- Высота. мм: 12
- Ширина: 12.0000 мм
- Масса: 44
В таблице приведены основные размеры подшипника SIBP8S, технические характеристики и номинальные значения.
Таблица модификаций подшипника SIBP8S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| SIBP8N | Канавка под стопорное кольцо на наружном кольце подшипника. | 8 | 0 | 12 | 0.044 |
Модификации подшипника SIBP8S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника SIBP8S
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| AST | SIBP8S | 8 | 0 | 12 | ISO |
| LS | SIBP8S | 8 | 0 | 12 | ISO |
Аналог подшипника SIBP8S — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
