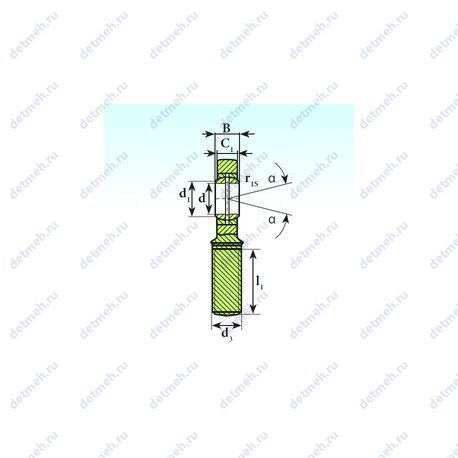

Шарнирный наконечник SA60ES

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

• Rod End Width (d2) - 135.000;
• Ball - hardened chrome steel-chrome plated;
• Material Body - carbon steel-zinc plated;
• Thread Size (G) - m52 x 3;
• Bore Center до Body (l7) - 76;
• Rod End Thickness (C1) - 39.000;
• Rod Overall Length (l2) - 277.500;
• Bore Center до End of Rod (h) - 210.000;
• Thread Length (l1) - 115.000;
• Mis-alignment Angle (a deg.) - 6;
• Тип подшипника - steel-on-steel;
• Диаметр отверстия - 60.0000;
• Радиус (мин) - 1.000;
• Номинальная динамическая нагрузка - 245.000;
• Номинальная статическая нагрузка - 450.000;
• Spherical Diameter (dk or Dk) - 80.000;

Классификация:

• Обозначение - sa60es;
• Основной тип - шарнирный;

Габаритные и посадочные размеры:

• Внутренний диаметр - 60 мм;
• Высота. мм - 44;
• Ширина - 44.0000 мм;
• Масса - 5.700;

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Габаритные и посадочные размеры:

• Внутренний диаметр - 60 мм;
• Ширина (высота) (B) - 44 мм.;
• Угол наклона (α) - 6°;
• Масса - 5.7 кг;
• Радиус наружней фаски - 1 мм.;

Классификация:

• Обозначение - sa60es;
• Основной тип - шарнирный;

Прочие характеристики:

• Размер (dk) - 80 мм.;
• Уплотнение - нет;
• Размер (d2) - 135 мм.;
• Размер (h) - 210 мм.;
• Размер (l1 min.) - 115 мм.;
• Размер (l2 max.) - 277.5 мм.;
• Размер (l7 min.) - 75.5 мм.;
• Размер (C1 max) - 39 мм.;
• Резьба (G) - m52×3;

Пропускная способность:

• Грузоподъемность динамическая - 245 кн;
• Грузоподъемность статическая - 450 кн;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

• Размер (C1) - 38 мм.;
• Размер (l7 min.) - 75 мм.;
• Размер (dk) - 80 мм.;
• Размер (l2 max.) - 277.5 мм.;
• Размеры. мм - 60x90x44;
• Уплотнение - нет;
• Размер (d1) - 66.8 мм.;
• Размер (d2) - 135 мм.;
• Размер (l1 min.) - 115 мм.;
• Размер (W) - m52x3;
• Размер (h1) - 210 мм.;

Габаритные и посадочные размеры:

• Внешний диаметр - 90 мм;
• Внутренний диаметр - 60 мм;
• Высота. мм - 44;
• Ширина (высота) (B) - 44 мм.;
• Масса - 5.9 кг;
• Угол наклона (α) - 6°;
• Радиус наружней фаски - 1 мм.;

Классификация:

• Основной тип - шарнирный;
• Обозначение - sa 60 es;

Пропускная способность:

• Грузоподъемность динамическая - 245 кн;
• Грузоподъемность статическая - 485 кн;
