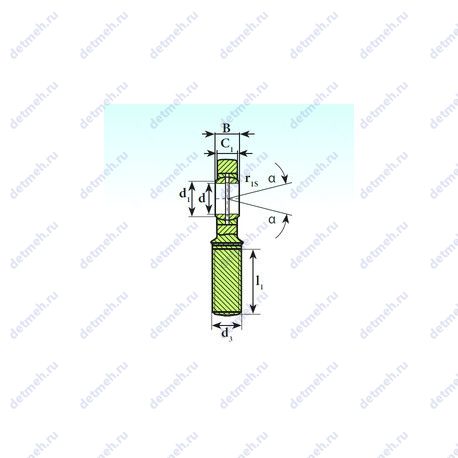

Шарнирный наконечник SA40ES

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

• Rod End Width (d2) - 92.000;
• Ball - hardened chrome steel-chrome plated;
• Material Body - carbon steel-zinc plated;
• Thread Size (G) - m39 x 3;
• Bore Center до Body (l7) - 47;
• Rod End Thickness (C1) - 24.000;
• Rod Overall Length (l2) - 196.000;
• Bore Center до End of Rod (h) - 150.000;
• Thread Length (l1) - 86.000;
• Mis-alignment Angle (a deg.) - 7;
• Тип подшипника - steel-on-steel;
• Диаметр отверстия - 40.0000;
• Радиус (мин) - 0.600;
• Номинальная динамическая нагрузка - 99.000;
• Номинальная статическая нагрузка - 180.000;
• Spherical Diameter (dk or Dk) - 53.000;

Классификация:

• Обозначение - sa40es;
• Основной тип - шарнирный;

Габаритные и посадочные размеры:

• Внутренний диаметр - 40 мм;
• Высота. мм - 28;
• Ширина - 28.0000 мм;
• Масса - 1.800;

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Габаритные и посадочные размеры:

• Внутренний диаметр - 40 мм;
• Ширина (высота) (B) - 28 мм.;
• Угол наклона (α) - 7°;
• Масса - 1.8 кг;
• Радиус наружней фаски - 0.6 мм.;

Классификация:

• Обозначение - sa40es;
• Основной тип - шарнирный;

Прочие характеристики:

• Размер (dk) - 53 мм.;
• Уплотнение - нет;
• Размер (d2) - 92 мм.;
• Размер (h) - 150 мм.;
• Размер (l1 min.) - 86 мм.;
• Размер (l2 max.) - 196 мм.;
• Размер (l7 min.) - 47 мм.;
• Размер (C1 max) - 24 мм.;
• Резьба (G) - m39×3;

Пропускная способность:

• Грузоподъемность динамическая - 99 кн;
• Грузоподъемность статическая - 180 кн;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

• Размер (C1) - 23 мм.;
• Размер (l7 min.) - 48 мм.;
• Размер (dk) - 53 мм.;
• Размер (l2 max.) - 196 мм.;
• Размеры. мм - 40x62x28;
• Уплотнение - нет;
• Размер (d1) - 45 мм.;
• Размер (d2) - 92 мм.;
• Размер (l1 min.) - 86 мм.;
• Размер (W) - m39x3;
• Размер (h1) - 150 мм.;

Габаритные и посадочные размеры:

• Внешний диаметр - 62 мм;
• Внутренний диаметр - 40 мм;
• Высота. мм - 28;
• Ширина (высота) (B) - 28 мм;
• Масса - 1.8 кг;
• Угол наклона (α) - 7°;
• Радиус наружней фаски - 0.6 мм.;

Классификация:

• Основной тип - шарнирный;
• Обозначение - sa 40 es;

Пропускная способность:

• Грузоподъемность динамическая - 100 кн;
• Грузоподъемность статическая - 194 кн;
