Роликовый подшипник 3073160КУ

Подшипник 3073160КУ — это отечественный роликовый радиальный подшипник, двухрядный, со стяжной втулкой, обозначение основновного исполнения 3073160, размер 300*480*121 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 300 мм
Наружный диаметр: 480 мм
Ширина: 121 мм
Масса: 96.2 кг

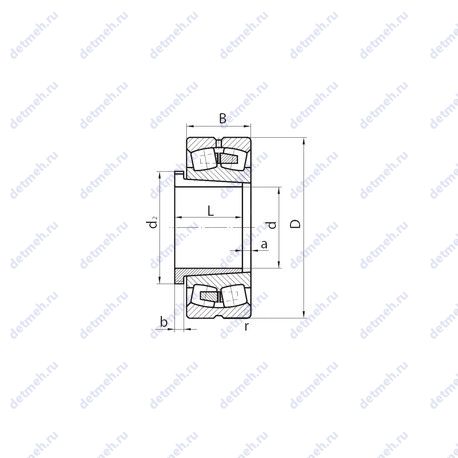

Подшипник 3073160КУ чертеж — Чертеж подшипника 3073160КУ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс У — Дополнительные технические требования Суффикс К — Штампованный сепаратор из черных металлов.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 3073160КУ

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (Y0) - 2.80;
Расчетный коэффициент (Fa/Fr > e) (Y) - 4.40, 2.90;
Расчетный коэффициент (e) - 0.23;

Прочие характеристики:

Резьба (G) - tr345x5;
Размер (b) - 27 мм.;
Размер (a) - 8 мм.;
Номер по ГОСТ - 3073160ку;
Уплотнение - нет;
Количество дорожек качения - 2;
Размер (L) - 149;

Классификация:

Тип - сферический;
Форма роликов - бочкообразные;
Основной тип - роликовый радиальный сферический;
Нагрузка - радиальная;
Тела качения - ролики;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 1000 об/мин;
Частота вращения предельная при пластичной смазке - 800 об/мин;
Грузоподъемность статическая - 3482 кн;
Грузоподъемность динамическая - 1798 кн;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 121 мм.;
Радиус наружней фаски - 4.0 мм.;
Масса - 96.200 кг;
Внешний диаметр - 480 мм., 480;
Внутренний диаметр - 300 мм., 300;

В таблице приведены основные размеры подшипника 3073160КУ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 3073160КУ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
3073160 Н	Детали из теплостойкой стали.	300	480	121	96.20
30 3073160 Н	Детали из теплостойкой стали.	300	480	121	96.20
30 3073160 КУ	Дополнительные технические требования. Штампованный сепаратор из черных металлов..	300	480	121	96.20
30 3073160 НК	Штампованный сепаратор из черных металлов.. Детали из теплостойкой стали.	300	480	121	96.20
20 3073160 КУ	Дополнительные технические требования. Штампованный сепаратор из черных металлов..	300	480	121	96.20
30 3073160 НКР	Детали из теплоустойчивой (быстрорежущие) стали.. Штампованный сепаратор из черных металлов.. Детали из теплостойкой стали.	300	480	121	96.20

Модификации подшипника 3073160КУ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
