Роликовый подшипник 30731/570НХ

Подшипник 30731/570НХ — это отечественный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 30731/570, размер 570*870*200 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 570 мм
Наружный диаметр: 870 мм
Ширина: 200 мм
Масса: 529 кг

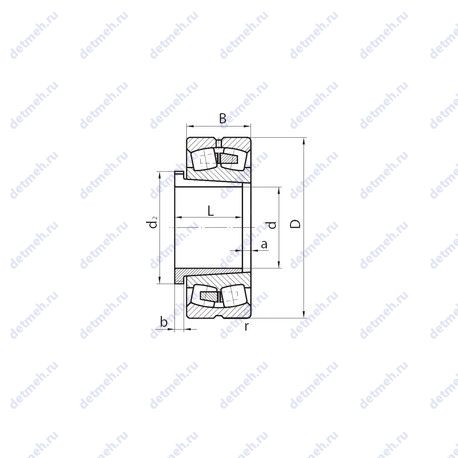

Подшипник 30731/570НХ чертеж — Чертеж подшипника 30731/570НХ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Суффикс Н — Детали из теплостойкой стали

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 30731/570НХ

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (Y0) - 2.87;
Расчетный коэффициент (Fa/Fr > e) (Y) - 4.37, 2.94;
Расчетный коэффициент (e) - 0.23;

Прочие характеристики:

Резьба (G) - tr630x6;
Размер (b) - 45 мм.;
Размер (a) - 14 мм.;
Номер по ГОСТ - 30731/570нх;
Уплотнение - нет;
Количество дорожек качения - 2;
Размер (L) - 245;

Классификация:

Тип - сферический;
Форма роликов - бочкообразные;
Основной тип - роликовый радиальный сферический;
Нагрузка - радиальная;
Тела качения - ролики;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 380 об/мин;
Частота вращения предельная при пластичной смазке - 300 об/мин;
Грузоподъемность статическая - 12500 кн;
Грузоподъемность динамическая - 5700 кн;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 200 мм.;
Радиус наружней фаски - 6.0 мм.;
Масса - 529.000 кг;
Внешний диаметр - 870 мм., 870;
Внутренний диаметр - 570 мм., 570;

В таблице приведены основные размеры подшипника 30731/570НХ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 30731/570НХ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
8 30731/570 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали..	570	870	265	529
50 30731/570 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали..	570	870	265	529
50 30731/570 НХ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Детали из теплостойкой стали.	570	870	265	529

Модификации подшипника 30731/570НХ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
