Подшипник скольжения GAC45S
Подшипник GAC45S — это импортный шарнирный подшипник, обозначение основновного исполнения GAC45, размер 45*75*20 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

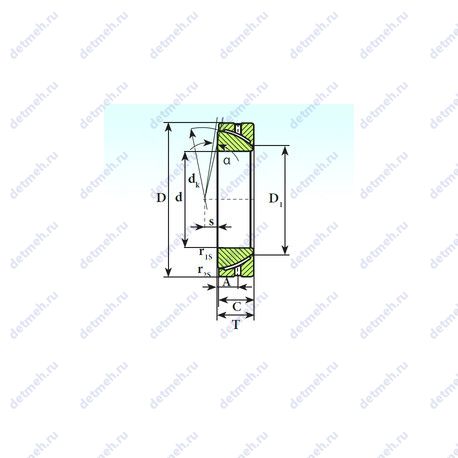

Таблица размеров и характеристик подшипника GAC45S
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Прочие характеристики:
- Расстояние от торца до оси смазочных отверстий (A): 10.000
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 4
- Mis-alignment Angle (a deg.): 3
- Max. housing corner radius. or 45 deg. chamfer (ch): 1.000
- Max. shaft corner radius. or 45 deg. chamfer (ch1): 1.000
- Spherical Diameter (dk or Dk): 68.500
- Внутренняя ширина: 20.0000
- Номинальная статическая нагрузка: 540.000
- Номинальная динамическая нагрузка: 108.000
- Материал: 52100 chrome steel. or equivalent
- Наружная ширина: 18.0000
- Диаметр отверстия: 45.0000
- Тип подшипника: steel-on-steel
- Размеры. мм: 45x75x20
Габаритные и посадочные размеры:
- Масса: 416
- Ширина: 20.0000 мм
- Внешний диаметр: 75.0000 мм
- Высота. мм: 20
- Внешний диаметр: 75 мм
- Внутренний диаметр: 45 мм
Классификация:
- Обозначение: gac45s
- Основной тип: шарнирный
Производитель LS+
LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.
Габаритные и посадочные размеры:
- Внутренний диаметр: 45. мм
- Внешний диаметр: 75 мм
- Масса: 0.416 кг
- Угол наклона (α): 3°
- Ширина наружной обоймы (C): 18 мм.
- Ширина (высота) (B): 20 мм.
- Ширина рабочая (T): 20 мм.
- Высота. мм: 20
Прочие характеристики:
- Размеры. мм: 45x75x20
- Расстояние от торца до оси смазочных отверстий (A): 10 мм.
- Уплотнение: нет
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 3.5 мм.
- Размер (r1 min.): 1 мм.
- Размер (dk): 68.5 мм.
Классификация:
- Обозначение: gac45s
- Основной тип: шарнирный
Пропускная способность:
- Грузоподъемность динамическая: 108 кн
- Грузоподъемность статическая: 540 кн
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Прочие характеристики:
- Расстояние от торца до оси смазочных отверстий (A): 10 мм.
- Размер (r2 min.): 0.3 мм.
- Размер (r1 min.): 1 мм.
- Размер (dk): 66 мм.
- Размер (s): 1.5 мм.
- Размер (D1): 52.9 мм.
- Уплотнение: нет
- Размеры. мм: 45x75x20
Габаритные и посадочные размеры:
- Угол наклона (α): 3°
- Масса: 0.41 кг
- Ширина наружной обоймы (C): 18 мм
- Ширина рабочая (T): 20 мм
- Высота. мм: 20
- Внешний диаметр: 75 мм
- Внутренний диаметр: 45 мм
Пропускная способность:
- Грузоподъемность статическая: 530 кн
- Грузоподъемность динамическая: 106 кн
Классификация:
- Обозначение: gac 45 s
- Основной тип: шарнирный
Производитель FBJ+
Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.
Прочие характеристики:
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 3.5 мм.
- Размер (d1): 68.5 мм.
- Размеры. мм: 45x75x20
- Уплотнение: нет
Габаритные и посадочные размеры:
- Угол наклона (α): 3°
- Внешний диаметр: 75 мм
- Внутренний диаметр: 45 мм
- Ширина (высота) (B): 20 мм
- Ширина рабочая (T): 20 мм
- Масса: 0.416 кг
- Ширина наружной обоймы (C): 18 мм
- Высота. мм: 20
Классификация:
- Обозначение: gac45s
- Основной тип: шарнирный
Пропускная способность:
- Грузоподъемность статическая: 530 кн
- Грузоподъемность динамическая: 106 кн
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK r3.4 min: 0.3
- ROLEK C: 18
- ROLEK r1.2 min: 1
- ROLEK Масса: 0.42
- ROLEK Ширина: 20
- ROLEK Внутренний диаметр: 45
- ROLEK Внешний диаметр: 75
В таблице приведены основные размеры подшипника GAC45S, технические характеристики и номинальные значения.
Таблица модификаций подшипника GAC45S
Модификации подшипника GAC45S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GAC45S
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| FBJ | GAC45S | 45 | 75 | 20 | ISO |
| ISB | GAC45S | 45 | 75 | 20 | ISO |
| AST | GAC45S | 45 | 75 | 20 | ISO |
| LS | GAC45S | 45 | 75 | 20 | ISO |
| NIS | GAC45S | 45 | 75 | 20 | ISO |
Аналог подшипника GAC45S — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
