Роликовый подшипник 3003296НХ
Подшипник 3003296НХ — это отечественный роликовый радиальный подшипник, двухрядный, с бортами на внутреннем кольце, обозначение основновного исполнения 3003296, размер 480*870*310 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 480 мм
Наружный диаметр: 870 мм
Ширина: 310 мм
Масса: 851 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 3003296НХ
Производитель ЕРК
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.37;
- Расчетный коэффициент (Fa/Fr > e) (Y) - 2.69, 1.80;
- Расчетный коэффициент (Y0) - 1.77;
Классификация:
- Тип - сферический;
- Форма роликов - бочкообразные;
- Основной тип - роликовый радиальный сферический;
- Нагрузка - радиальная;
- Тела качения - ролики;
Прочие характеристики:
- Номер по ГОСТ - 3003296нх;
- Уплотнение - нет;
- Количество дорожек качения - 2;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 340 об/мин;
- Частота вращения предельная при пластичной смазке - 260 об/мин;
- Грузоподъемность статическая - 12700 кн;
- Грузоподъемность динамическая - 6300 кн;

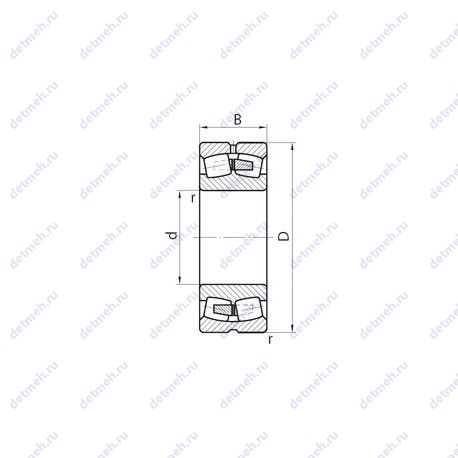

Габаритные и посадочные размеры:
- Ширина (высота) (B) - 310 мм.;
- Радиус наружней фаски - 7.5 мм.;
- Масса - 851.000 кг;
- Ширина наружной обоймы (C) - 310 мм.;
- Внешний диаметр - 870 мм., 870;
- Внутренний диаметр - 480 мм., 480;
В таблице приведены основные размеры подшипника 3003296НХ, технические характеристики и номинальные значения.
Таблица модификаций подшипника 3003296НХ
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 3003296 | Основное исполнение. | 480 | 870 | 310 | 830 |
| 3003296 Х | Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. | 480 | 870 | 310 | 851 |
| 8 3003296 Х | Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. | 480 | 870 | 310 | 851 |
| 20 3003296 Х | Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. | 480 | 870 | 310 | 851 |
Модификации подшипника 3003296НХ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
