Шариковый подшипник 54232U
Подшипник 54232U — это импортный шариковый упорный подшипник, двухрядный, двойной, обозначение основновного исполнения 54232, размер 160*235*110 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 160 мм
Наружный диаметр: 235 мм
Ширина: 110 мм
Масса: 15.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

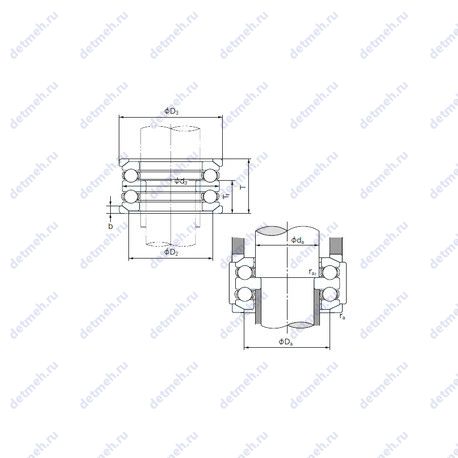

Таблица размеров и характеристик подшипника 54232U
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 900 об/мин
- Частота вращения предельная при жидкой смазке: 1300 об/мин
- Грузоподъемность статическая: 720 кн
- Грузоподъемность динамическая: 223 кн
Прочие характеристики:
- Размер (D3): 235 мм.
- Размер (d3): 224.5 мм.
- Размер (T1): 65
- Размер сопряженных деталей (ra1 max.): 1
- Размер (D2): 190 мм.
- Размер (b): 21 мм.
- Размер сопряженных деталей (ra max.): 1.5
- Размер сопряженных деталей (Da max.): 190
- Размер сопряженных деталей (da min.): 160
- Размер (D1): 163 мм.
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (r1 min.): 1.1 мм
- Размер (a): 20 мм
- Размеры. мм: 160x225x110
Габаритные и посадочные размеры:
- Внутренний диаметр (d2): 140
- Радиус наружней фаски: 1.5 мм
- Масса: 15.6 кг
- Ширина рабочая (T): 110 мм
- Высота. мм: 110
- Внешний диаметр: 225 мм
- Внутренний диаметр: 160 мм
Классификация:
- Основной тип: шариковый упорный
- Обозначение: 54232u
- Нагрузка: осевая
- Тела качения: шарики
В таблице приведены основные размеры подшипника 54232U, технические характеристики и номинальные значения.
Таблица модификаций подшипника 54232U
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 54232 | Основное исполнение. | 160 | 225 | 97.4 | 10.28 |
| 54232X | Только для тел качения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 160 | 225 | 97.4 | 12.7 |
| 54232XU | Только для тел качения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 160 | 225 | 110 | 16.5 |
Модификации подшипника 54232U - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
