Шариковый подшипник 54230U
Подшипник 54230U — это импортный шариковый упорный подшипник, двухрядный, двойной, обозначение основновного исполнения 54230, размер 150*225*109 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 150 мм
Наружный диаметр: 225 мм
Ширина: 109 мм
Масса: 13.8 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 54230U
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 940 об/мин
- Частота вращения предельная при жидкой смазке: 1400 об/мин
- Грузоподъемность статическая: 650 кн
- Грузоподъемность динамическая: 213 кн
Прочие характеристики:
- Размер (D3): 225 мм.
- Размер (d3): 214.5 мм.
- Размер (T1): 64.5
- Размер сопряженных деталей (ra1 max.): 1
- Размер (D2): 180 мм.
- Размер (b): 20.5 мм.
- Размер сопряженных деталей (ra max.): 1.5
- Размер сопряженных деталей (Da max.): 180
- Размер сопряженных деталей (da min.): 150
- Размер (D1): 153 мм.
- Уплотнение: нет
- Количество дорожек качения: 2
- Размер (r1 min.): 1.1 мм
- Размер (a): 20 мм
- Размеры. мм: 150x215x109

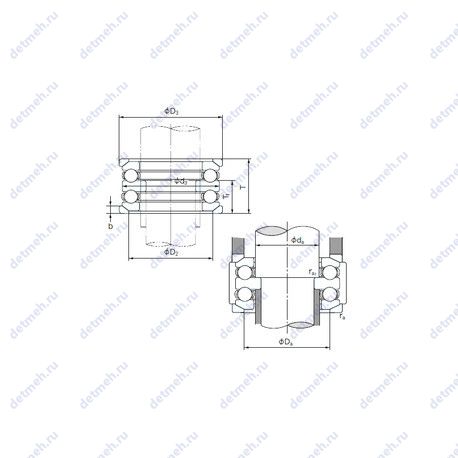

Габаритные и посадочные размеры:
- Внутренний диаметр (d2): 130
- Радиус наружней фаски: 1.5 мм
- Масса: 13.8 кг
- Ширина рабочая (T): 109 мм.
- Высота. мм: 109
- Внешний диаметр: 215 мм
- Внутренний диаметр: 150 мм
Классификация:
- Основной тип: шариковый упорный
- Обозначение: 54230u
- Нагрузка: осевая
- Тела качения: шарики
В таблице приведены основные размеры подшипника 54230U, технические характеристики и номинальные значения.
Таблица модификаций подшипника 54230U
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 54230 | Основное исполнение. | 150 | 215 | 95.6 | 10.22 |
| 54230X | Только для тел качения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 215 | 95.6 | 11.5 |
| 54230XU | Только для тел качения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 215 | 109 | 15 |
Модификации подшипника 54230U - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
