Шариковый подшипник 135TAD20

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Пропускная способность:

• Грузоподъемность динамическая - 109 кн;
• Частота вращения предельная при жидкой смазке - 2800 об/мин;
• Частота вращения предельная при пластичной смазке - 2100 об/мин;
• Грузоподъемность статическая - 325 кн;

Прочие характеристики:

• Размер сопряженных деталей (ra1 max.) - 1;
• Размер (C) - 42 мм.;
• Размер сопряженных деталей (ra max.) - 2;
• Размер сопряженных деталей (Da max.) - 190;
• Размер сопряженных деталей (da min.) - 156;
• Размер (d1) - 177 мм.;
• Уплотнение - нет;
• Количество дорожек качения - 2;
• Размер (r1 min.) - 1 мм;
• Размеры. мм - 135x200x84;

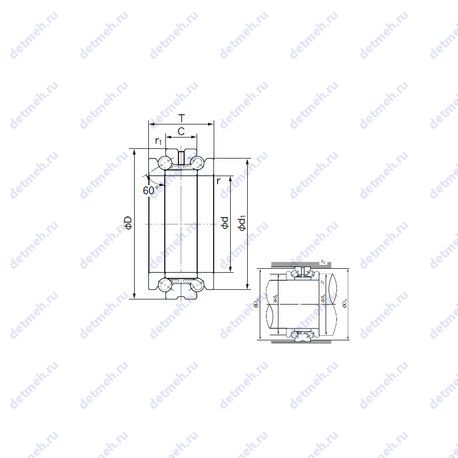

Габаритные и посадочные размеры:

• Угол наклона (α) - 60°;
• Радиус наружней фаски - 2 мм;
• Масса - 8.58 кг;
• Ширина рабочая (T) - 84 мм;
• Высота. мм - 84;
• Внешний диаметр - 200 мм;
• Внутренний диаметр - 135. мм;

Классификация:

• Основной тип - шариковый упорный;
• Обозначение - 135tad20;
• Нагрузка - осевая;
• Тела качения - шарики;
