Шариковый подшипник 109TAD20

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Пропускная способность:

• Грузоподъемность динамическая: 67 кн
• Частота вращения предельная при жидкой смазке: 3500 об/мин
• Частота вращения предельная при пластичной смазке: 2600 об/мин
• Грузоподъемность статическая: 199 кн

Прочие характеристики:

• Размер сопряженных деталей (ra1 max.): 1
• Размер (C): 33 мм.
• Размер сопряженных деталей (ra max.): 2
• Размер сопряженных деталей (Da max.): 151
• Размер сопряженных деталей (da min.): 125
• Размер (d1): 142 мм.
• Уплотнение: нет
• Количество дорожек качения: 2
• Размер (r1 min.): 1 мм
• Размеры. мм: 109x160x66

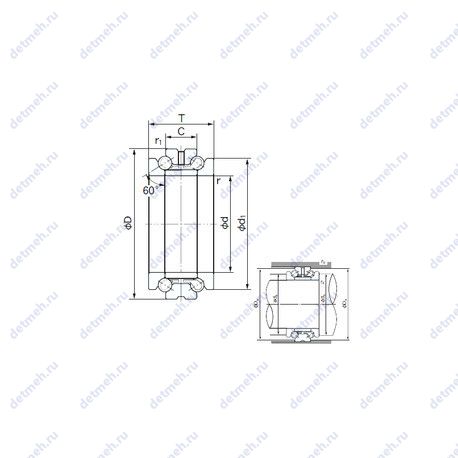

Габаритные и посадочные размеры:

• Угол наклона (α): 60°
• Радиус наружней фаски: 2 мм
• Масса: 4.19 кг
• Ширина рабочая (T): 66 мм.
• Высота. мм: 66
• Внешний диаметр: 160 мм
• Внутренний диаметр: 109. мм

Классификация:

• Основной тип: шариковый упорный
• Обозначение: 109tad20
• Нагрузка: осевая
• Тела качения: шарики
