Шариковый подшипник 54314U
Подшипник 54314U — это импортный шариковый упорный подшипник, двухрядный, двойной, обозначение основновного исполнения 54314, размер 70*130*88 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс 5 — Только для тел качения
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

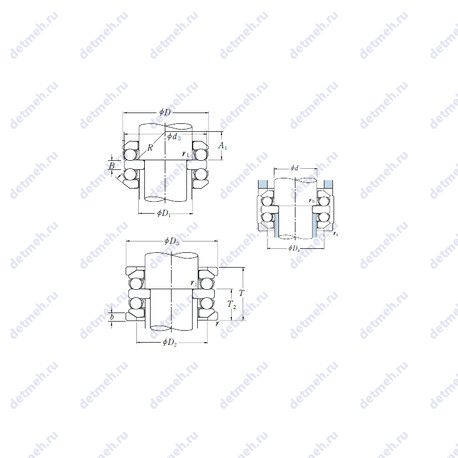

Таблица размеров и характеристик подшипника 54314U
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Прочие характеристики:
- Размер (a) - 16 мм;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размер (r1 min.) - 1 мм;
- Размеры. мм - 70x125x88;
- Размер (D3) - 130 мм.;
- Размер (d3) - 125 мм.;
- Размер (T1) - 52;
- Размер сопряженных деталей (ra1 max.) - 1;
- Размер (D2) - 98 мм.;
- Размер (b) - 13 мм.;
- Размер сопряженных деталей (ra max.) - 1;
- Размер сопряженных деталей (Da max.) - 98;
- Размер сопряженных деталей (da min.) - 70;
- Размер (D1) - 72 мм.;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 1.1 мм.;
- Масса - 4.92 кг;
- Ширина рабочая (T) - 88 мм.;
- Высота. мм - 88;
- Внешний диаметр - 125 мм;
- Внутренний диаметр - 70 мм;
- Внутренний диаметр (d2) - 55;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 2100 об/мин;
- Частота вращения предельная при пластичной смазке - 1400 об/мин;
- Грузоподъемность статическая - 340 кн;
- Грузоподъемность динамическая - 148 кн;
Классификация:
- Обозначение - 54314u;
- Нагрузка - осевая;
- Тела качения - шарики;
- Основной тип - шариковый упорный;
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Прочие характеристики:
- Размер (d3) - 125 мм.;
- Размер (R) - 100 мм.;
- Размер (D2) - 98 мм.;
- Размер (T1) - 48.2;
- Размер (D3) - 130 мм.;
- Размер (T2) - 52;
- Размер (D1) - 72 мм.;
- Размер (C) - 13 мм.;
- Размер (B) - 16 мм.;
- Расстояние от торца до оси смазочных отверстий (A) - 39 мм.;
- Размер сопряженных деталей (rb max.) - 1;
- Размер сопряженных деталей (ra max.) - 1;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размеры. мм - 55x125x80.4;
- Размер (r1 min.) - 1 мм;
- Размер сопряженных деталей (da min.) - 70;
- Размер сопряженных деталей (Da max.) - 98;
Габаритные и посадочные размеры:
- Ширина рабочая (T1) - 88;
- Внутренний диаметр (d2) - 55;
- Ширина рабочая (T) - 80.4 мм.;
- Радиус наружней фаски - 1.1 мм;
- Масса - 4.78 кг;
- Высота. мм - 80.4;
- Внешний диаметр - 125 мм;
- Внутренний диаметр - 55 мм;
Классификация:
- Тела качения - шарики;
- Обозначение - 54314u;
- Основной тип - шариковый упорный;
- Нагрузка - осевая;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 2000 об/мин;
- Частота вращения предельная при пластичной смазке - 1300 об/мин;
- Грузоподъемность статическая - 339 кн;
- Грузоподъемность динамическая - 148 кн;
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Габаритные и посадочные размеры:
- Внутренний диаметр (d2) - 55;
- Высота. мм - 88;
- Радиус наружней фаски - 1.1 мм;
- Ширина рабочая (T) - 88 мм;
- Масса - 4.95 кг;
- Внешний диаметр - 125 мм;
- Внутренний диаметр - 70 мм;
Прочие характеристики:
- Размер (T2) - 52;
- Размер (d3) - 125 мм.;
- Размер (R) - 100 мм.;
- Размер (D3) - 130 мм.;
- Размер (D1) - 72 мм.;
- Размер (A1) - 39 мм.;
- Размер (D2) - 98 мм.;
- Размер (b) - 13 мм.;
- Размер сопряженных деталей (Da max.) - 98;
- Размер сопряженных деталей (ra max.) - 1;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размер (r1 min.) - 1 мм;
- Размер сопряженных деталей (rb max.) - 1;
- Размер (B) - 16 мм.;
- Размеры. мм - 70x125x88;
Пропускная способность:
- Грузоподъемность статическая - 315 кн;
- Частота вращения предельная при пластичной смазке - 1300 об/мин;
- Частота вращения предельная при жидкой смазке - 2000 об/мин;
- Грузоподъемность динамическая - 137 кн;
Классификация:
- Основной тип - шариковый упорный;
- Нагрузка - осевая;
- Обозначение - 54314u;
- Тела качения - шарики;
В таблице приведены основные размеры подшипника 54314U, технические характеристики и номинальные значения.
Таблица модификаций подшипника 54314U
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 54314 | Основное исполнение. | 70 | 125 | 80.3 | 4.06 |
Модификации подшипника 54314U - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 54314U
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| KOYO | 54314U | 70 | 130 | 88 | ISO |
| NSK | 54314U | 70 | 130 | 88 | ISO |
| NACHI | 54314U | 70 | 130 | 88 | ISO |
Аналог подшипника 54314U — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
