Шариковый подшипник 53320U
Подшипник 53320U — это импортный шариковый упорный подшипник, однорядный, одинарный, обозначение основновного исполнения 53320, размер 100*170*64 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс 5 — Только для тел качения
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

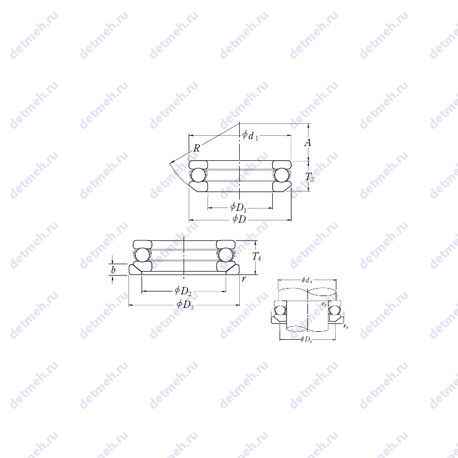

Таблица размеров и характеристик подшипника 53320U
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Габаритные и посадочные размеры:
- Внутренний диаметр - 100 мм;
- Масса - 6.10 кг;
- Ширина рабочая (T) - 64 мм;
- Высота. мм - 64;
- Внешний диаметр - 170 мм;
- Радиус наружней фаски - 1.5 мм;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 1500 об/мин;
- Частота вращения предельная при пластичной смазке - 1000 об/мин;
- Грузоподъемность статическая - 595 кн;
- Грузоподъемность динамическая - 236 кн;
Прочие характеристики:
- Количество дорожек качения - 1;
- Размеры. мм - 100x170x64;
- Размер (R) - 125 мм.;
- Размер (D3) - 175 мм.;
- Размер (D2) - 135 мм.;
- Расстояние от торца до оси смазочных отверстий (A) - 46 мм.;
- Размер (D1) - 103 мм.;
- Размер (d1) - 170 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 18 мм.;
- Уплотнение - нет;
Классификация:
- Обозначение - 53320u;
- Нагрузка - осевая;
- Тела качения - шарики;
- Основной тип - шариковый упорный;
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Прочие характеристики:
- Размер сопряженных деталей (Da max.) - 128;
- Размер сопряженных деталей (da min.) - 142;
- Размер (C) - 18 мм.;
- Размер (D3) - 175 мм.;
- Размер (T2) - 64;
- Размер (D2) - 135 мм.;
- Размер (D1) - 103 мм.;
- Расстояние от торца до оси смазочных отверстий (A) - 46 мм.;
- Размер (d1) - 170 мм.;
- Размер (R) - 125 мм.;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размеры. мм - 100x170x59.2;
- Размер сопряженных деталей (ra max.) - 1.5;
Классификация:
- Нагрузка - осевая;
- Тела качения - шарики;
- Обозначение - 53320u;
- Основной тип - шариковый упорный;
Габаритные и посадочные размеры:
- Ширина рабочая (T1) - 59.2;
- Радиус наружней фаски - 1.5 мм;
- Масса - 6.05 кг;
- Высота. мм - 59.2;
- Внешний диаметр - 170 мм;
- Внутренний диаметр - 100 мм;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 1450 об/мин;
- Частота вращения предельная при пластичной смазке - 940 об/мин;
- Грузоподъемность статическая - 556 кн;
- Грузоподъемность динамическая - 226 кн;
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Размер (d1) - 170 мм.;
- Расстояние от торца до оси смазочных отверстий (A) - 46 мм.;
- Размер (D2) - 135 мм.;
- Размер (D1) - 103 мм.;
- Размер (R) - 125 мм.;
- Размер (D3) - 175 мм.;
- Размер сопряженных деталей (Da max.) - 128;
- Размер сопряженных деталей (da min.) - 142;
- Размер сопряженных деталей (ra max.) - 1.5;
- Уплотнение - нет;
- Количество дорожек качения - 1;
- Размер (b) - 18 мм;
- Размеры. мм - 100x170x64;
Классификация:
- Нагрузка - осевая;
- Обозначение - 53320u;
- Тела качения - шарики;
- Основной тип - шариковый упорный;
Пропускная способность:
- Грузоподъемность динамическая - 239 кн;
- Грузоподъемность статическая - 595 кн;
- Частота вращения предельная при пластичной смазке - 1000 об/мин;
- Частота вращения предельная при жидкой смазке - 1500 об/мин;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 1.5 мм;
- Ширина рабочая (T) - 64 мм;
- Масса - 6.37 кг;
- Высота. мм - 64;
- Внешний диаметр - 170 мм;
- Внутренний диаметр - 100 мм;
В таблице приведены основные размеры подшипника 53320U, технические характеристики и номинальные значения.
Таблица модификаций подшипника 53320U
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 53320 | Основное исполнение. | 100 | 170 | 59.2 | 5.95 |
| 53320+U320 | Только для тел качения. | 100 | 170 | 18 | 5.95 |
| 53320U+U320 | Только для тел качения. | 100 | 170 | 64 | 5.93 |
Модификации подшипника 53320U - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 53320U
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| KOYO | 53320U | 100 | 170 | 64 | ISO |
| NSK | 53320U | 100 | 170 | 64 | ISO |
| NACHI | 53320U | 100 | 170 | 64 | ISO |
Аналог подшипника 53320U — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
