Шариковый подшипник VI 16 0288 N

Подшипник VI 16 0288 N — это импортный шариковый упорный подшипник, однорядный, обозначение основновного исполнения 0288, размер 216*340*0 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 216 мм
Наружный диаметр: 340 мм
Ширина: 0 мм
Масса: 12 кг

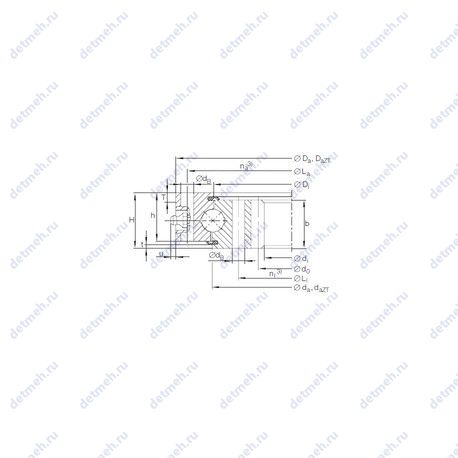

Подшипник VI 16 0288 N чертеж — Чертеж подшипника VI 16 0288 N

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника VI 16 0288 N

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

Размер (Li) - 252;
Размер (H) - 39 мм.;
Размер (T) - 6;
Размер (di) - 216;
Размер (Di) - 287;
Размер (da) - 289;
Размер (La) - 324;
Размер (na) - 20;
Размер (ni) - 20;
Размер (m) - 4 мм.;
Размер (d0) - 224;
Размер (DаZT) - 338;
Размер (daZT) - 287;
Размер (ds) - 9;
Уплотнение - есть;
Количество дорожек качения - 1;
Размер (b) - 34 мм.;
Размер (Dа) - 340;
Размер (Z) - 56;
Размер (t) - 2.5;
Размер (u) - 9.5;
Размер (h) - 34 мм.;

Пропускная способность:

Грузоподъемность радиальная динамическая (C) - 108 кн;
Грузоподъемность осевая динамическая (C) - 165 кн;
Грузоподъемность радиальная статическая (C0) - 190 кн;
Грузоподъемность осевая статическая (C0) - 420 кн;

Классификация:

Тела качения - шарики;
Обозначение - vi 16 0288 n;
Основной тип - шариковый упорный;
Нагрузка - осевая;

Габаритные и посадочные размеры:

Внутренний диаметр - 216 мм;
Внешний диаметр - 340 мм;
Масса - 12 кг;

В таблице приведены основные размеры подшипника VI 16 0288 N, технические характеристики и номинальные значения.

Таблица модификаций подшипника VI 16 0288 N

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SC0288	Шариковый упорный подшипник, однорядный.	15	35	8.5	0.04
XI 12 0288 N	Канавка под стопорное кольцо на наружном кольце подшипника.	0	0	0	12

Модификации подшипника VI 16 0288 N - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
