Шариковый подшипник VU 20 0220

Подшипник VU 20 0220 — это импортный шариковый упорный подшипник, однорядный, обозначение основновного исполнения 0220, размер 138*302*0 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 138 мм
Наружный диаметр: 302 мм
Ширина: 0 мм
Масса: 16 кг

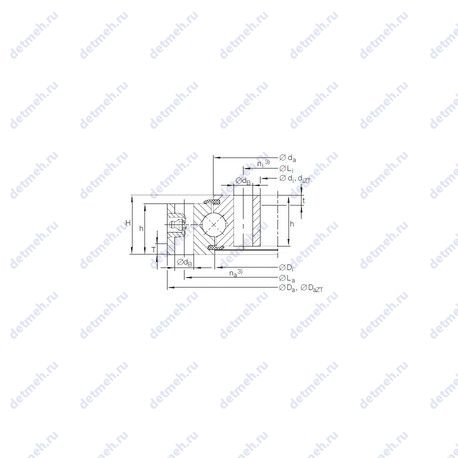

Подшипник VU 20 0220 чертеж — Чертеж подшипника VU 20 0220

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника VU 20 0220

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

Размер (T) - 6;
Размер (diZT) - 140;
Размер (ds) - 18;
Размер (DаZT) - 300;
Размер (Li) - 170;
Размер (ni) - 10;
Размер (na) - 10;
Размер (La) - 270;
Размер (da) - 221;
Размер (Di) - 219;
Размер (di) - 138;
Размер (H) - 46 мм.;
Размер (h) - 41 мм.;
Размер (t) - 6;
Размер (Dа) - 302;
Уплотнение - есть;
Количество дорожек качения - 1;

Пропускная способность:

Грузоподъемность осевая статическая (C0) - 435 кн;
Грузоподъемность радиальная статическая (C0) - 197 кн;
Грузоподъемность осевая динамическая (C) - 201 кн;
Грузоподъемность радиальная динамическая (C) - 132 кн;

Классификация:

Основной тип - шариковый упорный;
Нагрузка - осевая;
Обозначение - vu 20 0220;
Тела качения - шарики;

Габаритные и посадочные размеры:

Масса - 16 кг;
Внешний диаметр - 302. мм;
Внутренний диаметр - 138. мм;

В таблице приведены основные размеры подшипника VU 20 0220, технические характеристики и номинальные значения.

Таблица модификаций подшипника VU 20 0220

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
84DC60220	Угол контакта 20 градусов.	420	600	220	204
82DC60220	Угол контакта 20 градусов.	410	600	220	214
NB1.20.0220.200-1PPN	Канавка под стопорное кольцо на наружном кольце подшипника. Контактные уплотнения с двух сторон у опорных роликов.	138	302	46	0

Модификации подшипника VU 20 0220 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
