Шариковый подшипник 503

Подшипник 503 — это импортный шариковый упорный подшипник, является основным конструктивным исполнением, размер 17*37*20 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 17 мм
Наружный диаметр: 37 мм
Ширина: 20 мм
Масса: 0.109 кг

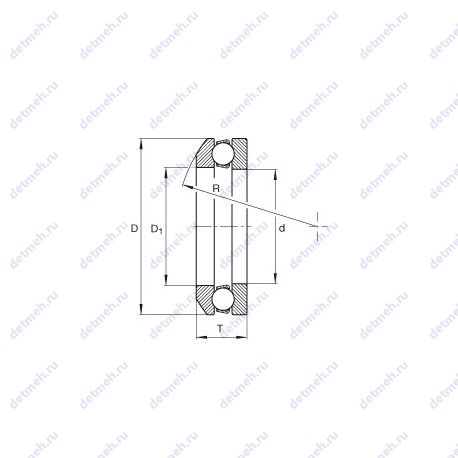

Подшипник 503 чертеж — Чертеж подшипника 503

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс 5 — Только для тел качения

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника 503

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

nG - 7500 1/min;
R - 35 мм.;
C0a - 44500 n;
Ca - 32000 n;
Размер (D1) - 19 мм., ;
m - 0.109 kg;
Размеры. мм - 17x37x20;

Классификация:

Нагрузка - осевая;
Основной тип - шариковый упорный;
Обозначение - 503;
Тела качения - шарики;

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 17 мм;
Ширина рабочая (T) - 20 мм;
Наружный диаметр (D) - 37 мм;
Высота. мм - 20;
Внешний диаметр - 37 мм;
Внутренний диаметр - 17 мм;

В таблице приведены основные размеры подшипника 503, технические характеристики и номинальные значения.
