Шариковый подшипник 4124-AW

Подшипник 4124-AW — это импортный шариковый упорный подшипник, обозначение основновного исполнения 4124, размер 120*180*14 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 14 мм
Масса: 0.816 кг

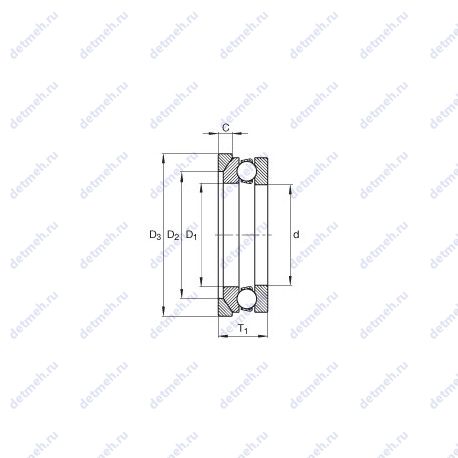

Подшипник 4124-AW чертеж — Чертеж подшипника 4124-AW

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс W — Без кольцевой канавки и смазочных отверстий в наружном кольце

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 4124-AW

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

Размер (D1) - ;
T1 - 52 мм., ;
D3 - 180 мм., ;
D2 - 137 мм., ;
C0a - 520000 n;
Ca - 181000 n;
nG - 1400 1/min;
m - 0.816 kg;
Размеры. мм - 120x180x52;

Классификация:

Нагрузка - осевая;
Основной тип - шариковый упорный;
Обозначение - 4124-aw;
Тела качения - шарики;

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 120 мм;
Ширина наружной обоймы (C) - , 14 мм;
Высота. мм - 52;
Внешний диаметр - 180 мм;
Внутренний диаметр - 120 мм;

В таблице приведены основные размеры подшипника 4124-AW, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4124-AW

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
4124	Основное исполнение.	120	170	49	3.577
C 4124 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	120	200	80	10
NNU4124-M	Двухрядный цилиндрический роликовый подшипник.	120	200	80	10.2
C 4124 K30V	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:30. Бессепараторный подшипник.	120	200	80	10
C 4124-2CS5V	Тороидальный подшипник CARB. Бессепараторный подшипник.	120	200	80	9.7
NNU 4124 M/W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца..	120	200	80	11
C4124-2CS5V/GEM9	Цилиндрический роликоподшипник (или сам подшипник). Бессепараторный подшипник. Антизадирная пластичная смазка.	120	200	80	9.7
NNU 4124 K30M/W33	Коническое внутреннее отверстие, конусность 1:30. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Двухрядный цилиндрический роликоподшипник. Коническое отверстие позволяет регулировать внутренний зазор. Имеются масляная канавка и масляное отверстие в центре наружного кольца..	120	200	80	11

Модификации подшипника 4124-AW - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
