Шариковый подшипник 3924
Подшипник 3924 — это импортный шариковый упорный подшипник, однорядный, является основным конструктивным исполнением, размер 120*210*69 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

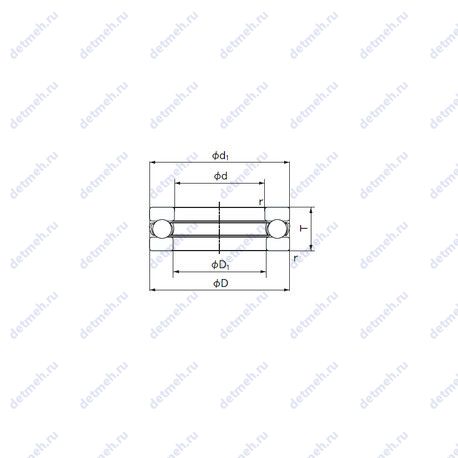

Таблица размеров и характеристик подшипника 3924
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 1200 об/мин;
- Грузоподъемность динамическая - 325 кн;
- Грузоподъемность статическая - 930 кн;
- Частота вращения предельная при пластичной смазке - 800 об/мин;
Прочие характеристики:
- Размеры. мм - 120x210x69;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер (d1) - 210 мм.;
- Размер (D1) - 120.2 мм.;
- Размер сопряженных деталей (da min.) - 178;
- Размер сопряженных деталей (Da max.) - 158;
- Размер сопряженных деталей (ra max.) - 2.5;
Габаритные и посадочные размеры:
- Внутренний диаметр - 120 мм;
- Внешний диаметр - 210 мм;
- Высота. мм - 69;
- Ширина рабочая (T) - 69 мм.;
- Масса - 10.195 кг;
- Радиус наружней фаски - 2.5 мм;
Классификация:
- Обозначение - 3924;
- Основной тип - шариковый упорный;
- Тела качения - шарики;
- Нагрузка - осевая;
Производитель FBJ
Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.
Прочие характеристики:
- Размер (D1) - 120.5 мм.;
- Размер (d1) - 210 мм.;
- Размеры. мм - 120x210x69;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Пропускная способность:
- Грузоподъемность статическая - 930 кн;
- Грузоподъемность динамическая - 325 кн;
- Частота вращения предельная при пластичной смазке - 800 об/мин;
- Частота вращения предельная при жидкой смазке - 1200 об/мин;
Классификация:
- Тела качения - шарики;
- Обозначение - 3924;
- Основной тип - шариковый упорный;
- Нагрузка - осевая;
Габаритные и посадочные размеры:
- Внутренний диаметр - 120 мм;
- Внешний диаметр - 210 мм;
- Высота. мм - 69;
- Масса - 10.195 кг;
- Ширина рабочая (T) - 69 мм.;
- Радиус наружней фаски - 2.5 мм;
В таблице приведены основные размеры подшипника 3924, технические характеристики и номинальные значения.
Таблица модификаций подшипника 3924
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NN3924MB | Двухрядный цилиндрический роликовый подшипник. | 120 | 165 | 34 | 1.99 |
| NN3924MBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. | 120 | 165 | 34 | 1.99 |
Модификации подшипника 3924 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 3924
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| FBJ | 3924 | 120 | 210 | 69 | ISO |
| NACHI | 3924 | 120 | 210 | 69 | ISO |
Аналог подшипника 3924 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
