Шариковый подшипник 1317SK
Подшипник 1317SK — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1317, размер 85*180*41 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 85 мм
Наружный диаметр: 180 мм
Ширина: 41 мм
Масса: 5.13 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

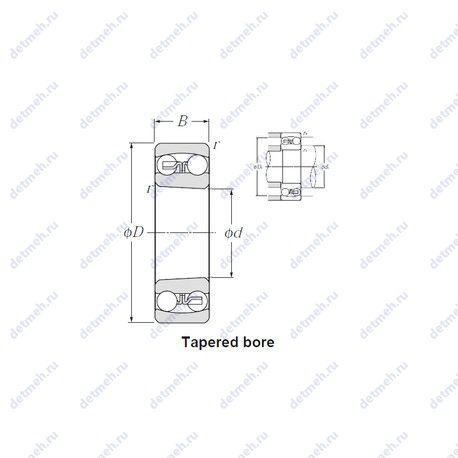

Таблица размеров и характеристик подшипника 1317SK
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 4 000 об/мин
- Частота вращения предельная при пластичной смазке: 3 400 об/мин
- Грузоподъемность статическая: 38 кн
- Грузоподъемность динамическая: 98.5 кн
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: шариковый радиальный сферический
- Обозначение: 1317sk
- Тела качения: шарики
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 2.9
- Расчетный коэффициент (Y2): 4.6
- Расчетный коэффициент (Y0): 3.1
- Расчетный коэффициент (e): 0.21
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 2.5
- Размер сопряженных деталей (Da max.): 167
- Размер сопряженных деталей (da min.): 98
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 85x180x41
Габаритные и посадочные размеры:
- Радиус наружней фаски: 3 мм
- Ширина (высота) (B): 41 мм
- Масса: 5.13 кг
- Ширина наружной обоймы (C): 41 мм
- Высота. мм: 41
- Внешний диаметр: 180 мм
- Внутренний диаметр: 85 мм
В таблице приведены основные размеры подшипника 1317SK, технические характеристики и номинальные значения.
Таблица модификаций подшипника 1317SK
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1317 | Основное исполнение. | 85 | 180 | 41 | 5 |
| 1317S | Шариковый сферический подшипник, двухрядный. | 85 | 180 | 41 | 5.13 |
| 1317 K | Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 41 | 5 |
| 1317-M | Шариковый сферический подшипник, двухрядный. | 85 | 180 | 41 | 5.39 |
| 1317K+H317 | Коническое внутреннее отверстие, конусность 1:12. | 75 | 180 | 41 | 5 |
| 1317-K-M-C3 | Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 41 | 5.32 |
| 1317-K-M-C3 + H317 | Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 41 | 5.32 |
Модификации подшипника 1317SK - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
