Шариковый подшипник 1307S
Подшипник 1307S — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1307, размер 35*80*21 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 35 мм
Наружный диаметр: 80 мм
Ширина: 21 мм
Масса: 0.51 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

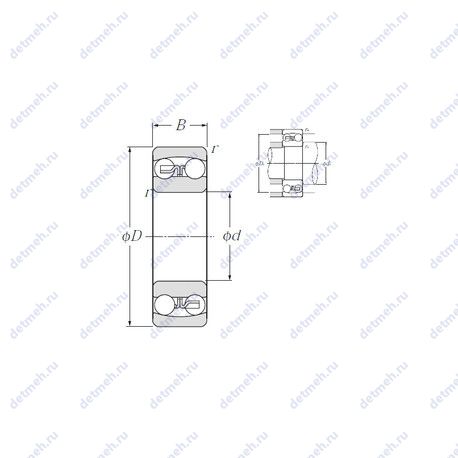

Таблица размеров и характеристик подшипника 1307S
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 9 500 об/мин
- Частота вращения предельная при пластичной смазке: 7 500 об/мин
- Грузоподъемность статическая: 7.85 кн
- Грузоподъемность динамическая: 25.3 кн
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: шариковый радиальный сферический
- Обозначение: 1307s
- Тела качения: шарики
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 2.5
- Расчетный коэффициент (Y2): 3.8
- Расчетный коэффициент (Y0): 2.6
- Расчетный коэффициент (e): 0.26
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 1.5
- Размер сопряженных деталей (Da max.): 72
- Размер сопряженных деталей (da min.): 43
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 35x80x21
Габаритные и посадочные размеры:
- Радиус наружней фаски: 1.5 мм
- Ширина (высота) (B): 21 мм
- Масса: 0.51 кг
- Ширина наружной обоймы (C): 21 мм
- Высота. мм: 21
- Внешний диаметр: 80 мм
- Внутренний диаметр: 35 мм
В таблице приведены основные размеры подшипника 1307S, технические характеристики и номинальные значения.
Таблица модификаций подшипника 1307S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1307 | Основное исполнение. | 35 | 80 | 21 | 0.5 |
| 1307 K | Коническое внутреннее отверстие, конусность 1:12. | 35 | 80 | 21 | 0.51 |
| 1307SK | Коническое внутреннее отверстие, конусность 1:12. | 35 | 80 | 21 | 0.51 |
| 1307G15 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 35 | 80 | 21 | 0.5 |
| 1307-TVH | Твердая клетка из полиамида, армированного стекловолокном PA66. | 35 | 80 | 21 | 0.507 |
| 1307 TN9 | Литой сепаратор из стекло-наполненного полиамида. | 35 | 80 | 21 | 0.51 |
| 1307KG15 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 35 | 80 | 21 | 0.5 |
| 1307 KTN9 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. | 35 | 80 | 21 | 0.51 |
| 1307 ETN9 | Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 35 | 80 | 21 | 0.51 |
| 1307 EKTN9 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 35 | 80 | 21 | 0.51 |
| 1307-K+H307 | Коническое внутреннее отверстие, конусность 1:12. | 30 | 80 | 21 | 0.7 |
| 1307-K-TVH-C3 | Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12. | 35 | 80 | 21 | 0.5 |
| 1307 KTN9+H307 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. | 30 | 80 | 21 | 0.65 |
| 1307 EKTN9 + H 307 | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 80 | 80 | 21 | 0.65 |
| 1307-K-TVH-C3 + H307 | Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12. | 35 | 80 | 21 | 0.5 |
Модификации подшипника 1307S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 307-2Z | 35 | 80 | 21 |
