Шариковый подшипник TSF 30 BB

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

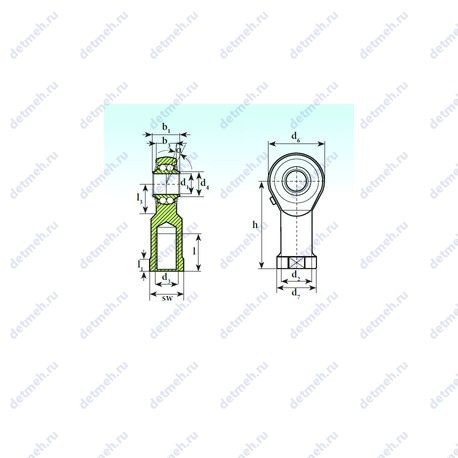

Прочие характеристики:

• Размер (d7) - 50;
• Резьба (G) - m30x2;
• Размер (B3) - 25 мм.;
• Размер (SW) - 41 мм.;
• Размер (l3 min.) - 35 мм.;
• Размер (l1 min.) - 15 мм.;
• Размер (h) - 110 мм.;
• Размер (d6) - 70 мм.;
• Размер (d4) - 34.5 мм.;
• Размер (d2) - 40 мм.;
• Размер (b1) - 37 мм.;
• Размер (I) - 51;
• Уплотнение - есть;
• Количество дорожек качения - 2;

Исходные данные для расчета:

• Расчетный коэффициент (Y0) - 2.35;
• Расчетный коэффициент (Y) - 2.24;

Классификация:

• Основной тип - шариковый радиальный сферический;
• Тип - сферический;
• Обозначение - tsf 30 bb;
• Нагрузка - радиальная;
• Тела качения - шарики;

Габаритные и посадочные размеры:

• Внутренний диаметр (d1) - 30;
• Угол наклона (α) - 7.5°;
• Масса - 0.978 кг;
• Внутренний диаметр - 30 мм;

Пропускная способность:

• Частота вращения предельная - 500 об/мин;
• Грузоподъемность статическая - 7.5 кн;
• Грузоподъемность динамическая - 14.2 кн;
