Шариковый подшипник TSF 18 BB

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

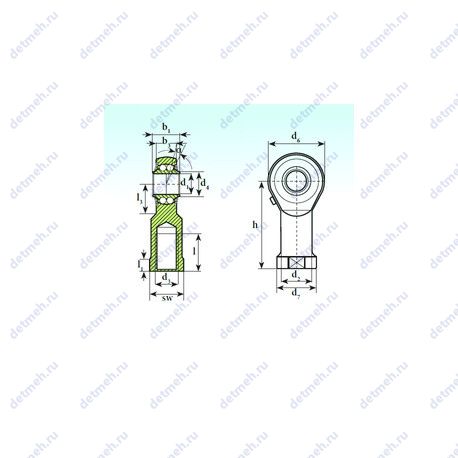

Прочие характеристики:

• Размер (d7) - 31;
• Резьба (G) - m18x1.5;
• Размер (B3) - 16.5 мм.;
• Размер (SW) - 27 мм.;
• Размер (l3 min.) - 24 мм.;
• Размер (l1 min.) - 10 мм.;
• Размер (h) - 71 мм.;
• Размер (d6) - 46 мм.;
• Размер (d4) - 21.5 мм.;
• Размер (d2) - 25 мм.;
• Размер (b1) - 23 мм.;
• Размер (I) - 32;
• Уплотнение - есть;
• Количество дорожек качения - 2;

Исходные данные для расчета:

• Расчетный коэффициент (Y0) - 2.31;
• Расчетный коэффициент (Y) - 2.21;

Классификация:

• Основной тип - шариковый радиальный сферический;
• Тип - сферический;
• Обозначение - tsf 18 bb;
• Нагрузка - радиальная;
• Тела качения - шарики;

Габаритные и посадочные размеры:

• Внутренний диаметр (d1) - 18;
• Угол наклона (α) - 8.5°;
• Масса - 0.293 кг;
• Внутренний диаметр - 18 мм;

Пропускная способность:

• Частота вращения предельная - 900 об/мин;
• Грузоподъемность статическая - 2.95 кн;
• Грузоподъемность динамическая - 7.15 кн;
