Шариковый подшипник TSM 17-00 BB-E

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

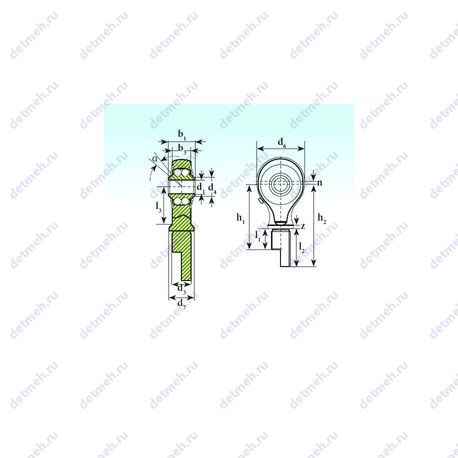

Габаритные и посадочные размеры:

• Внутренний диаметр (d1) - 17;
• Угол наклона (α) - 7°;
• Масса - 0.401 кг;
• Внутренний диаметр - 17 мм;

Прочие характеристики:

• Размер (l2 max.) - 62.5 мм.;
• Размер (h2) - 105 мм.;
• Размер (u) - 3.5;
• Размер (Z) - 2.5;
• Резьба (G) - m20x1.5;
• Размер (B3) - 16 мм.;
• Размер (l3 min.) - 36 мм.;
• Размер (d6) - 48 мм.;
• Размер (d4) - 21 мм.;
• Размер (b1) - 22 мм.;
• Размер (d7) - 26;
• Уплотнение - есть;
• Количество дорожек качения - 2;

Исходные данные для расчета:

• Расчетный коэффициент (Y0) - 2.46;
• Расчетный коэффициент (Y) - 2.35;

Классификация:

• Основной тип - шариковый радиальный сферический;
• Тип - сферический;
• Обозначение - tsm 17-00 bb-e;
• Нагрузка - радиальная;
• Тела качения - шарики;

Пропускная способность:

• Частота вращения предельная - 870 об/мин;
• Грузоподъемность статическая - 2.685 кн;
• Грузоподъемность динамическая - 5.58 кн;
