Шариковый подшипник TSF 10 BB-E

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

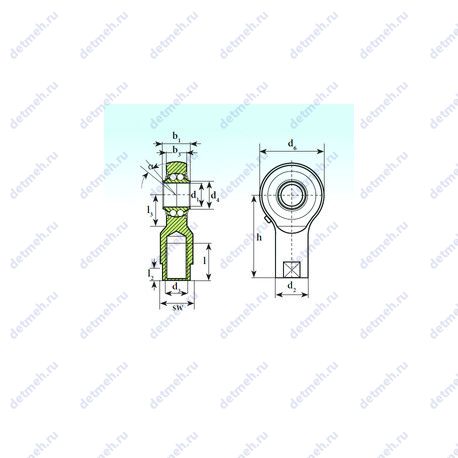

Габаритные и посадочные размеры:

• Угол наклона (α) - 7°;
• Внутренний диаметр (d1) - 10;
• Масса - 0.063 кг;
• Внутренний диаметр - 10 мм;

Прочие характеристики:

• Размер (h1) - 38 мм.;
• Резьба (G) - m8;
• Размер (B3) - 9 мм.;
• Размер (SW) - 13 мм.;
• Размер (l3 min.) - 14.5 мм.;
• Размер (d6) - 30 мм.;
• Размер (d4) - 13.0 мм.;
• Размер (d2) - 15 мм.;
• Размер (I) - 17;
• Размер (d1) - 13 мм.;
• Уплотнение - есть;
• Количество дорожек качения - 2;

Исходные данные для расчета:

• Расчетный коэффициент (Y0) - 1.81;
• Расчетный коэффициент (Y) - 1.9;

Классификация:

• Основной тип - шариковый радиальный сферический;
• Тип - сферический;
• Обозначение - tsf 10 bb-e;
• Нагрузка - радиальная;
• Тела качения - шарики;

Пропускная способность:

• Частота вращения предельная - 1230 об/мин;
• Грузоподъемность статическая - 0.99 кн;
• Грузоподъемность динамическая - 2.6 кн;
