Шариковый подшипник GE 20 BBH

Подшипник GE 20 BBH — это импортный шариковый радиальный подшипник, двухрядный, обозначение основновного исполнения 20, размер 20*46*25 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 20 мм
Наружный диаметр: 46 мм
Ширина: 25 мм
Масса: 0.338 кг

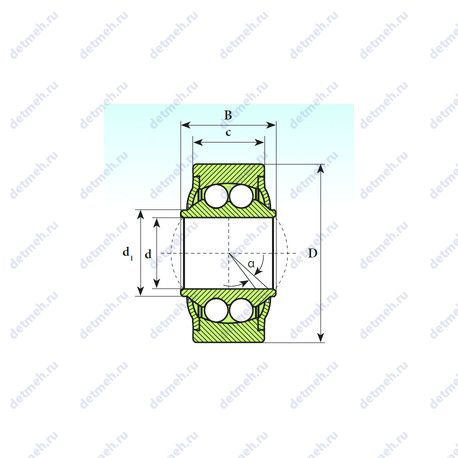

Подшипник GE 20 BBH чертеж — Чертеж подшипника GE 20 BBH

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника GE 20 BBH

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C): 18 мм
Угол наклона (α): 7°
Масса: 0.338 кг
Ширина (высота) (B): 25 мм
Высота. мм: 25
Внешний диаметр: 46. мм
Внутренний диаметр: 20 мм

Исходные данные для расчета:

Расчетный коэффициент (Y0): 2.58
Расчетный коэффициент (Y): 2.46

Прочие характеристики:

Размер (d1): 24.5 мм.
Уплотнение: есть
Количество дорожек качения: 2
Размеры. мм: 20x46x25

Пропускная способность:

Частота вращения предельная: 850 об/мин
Грузоподъемность статическая: 3.50 кн
Грузоподъемность динамическая: 7.98 кн

Классификация:

Тип: сферический
Основной тип: шариковый радиальный сферический
Обозначение: ge 20 bbh
Нагрузка: радиальная
Тела качения: шарики

В таблице приведены основные размеры подшипника GE 20 BBH, технические характеристики и номинальные значения.
