Шариковый подшипник GE 22 BBH

Подшипник GE 22 BBH — это импортный шариковый радиальный подшипник, двухрядный, обозначение основновного исполнения 22, размер 22*50*28 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 22 мм
Наружный диаметр: 50 мм
Ширина: 28 мм
Масса: 0.45 кг

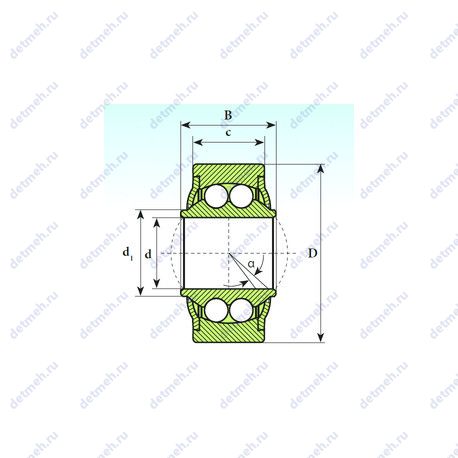

Подшипник GE 22 BBH чертеж — Чертеж подшипника GE 22 BBH

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника GE 22 BBH

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C): 20 мм
Угол наклона (α): 8°
Масса: 0.45 кг
Ширина (высота) (B): 28 мм
Высота. мм: 28
Внешний диаметр: 50. мм
Внутренний диаметр: 22 мм

Исходные данные для расчета:

Расчетный коэффициент (Y0): 2.24
Расчетный коэффициент (Y): 2.35

Прочие характеристики:

Размер (d1): 26 мм.
Уплотнение: есть
Количество дорожек качения: 2
Размеры. мм: 22x50x28

Пропускная способность:

Частота вращения предельная: 750 об/мин
Грузоподъемность статическая: 3.95 кн
Грузоподъемность динамическая: 9.35 кн

Классификация:

Тип: сферический
Основной тип: шариковый радиальный сферический
Обозначение: ge 22 bbh
Нагрузка: радиальная
Тела качения: шарики

В таблице приведены основные размеры подшипника GE 22 BBH, технические характеристики и номинальные значения.
