Шариковый подшипник 1214 KTN9

Подшипник 1214 KTN9 — это импортный шариковый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 1214, размер 70*125*24 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 70 мм
Наружный диаметр: 125 мм
Ширина: 24 мм
Масса: 1.25 кг

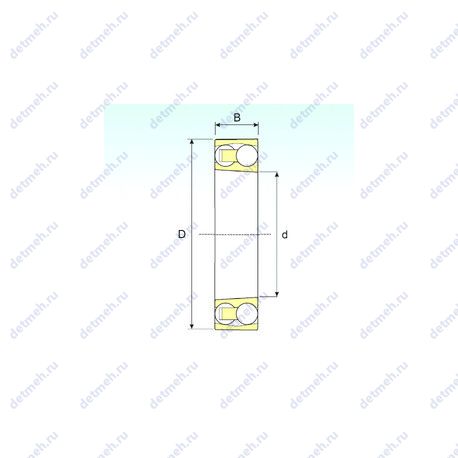

Подшипник 1214 KTN9 чертеж — Чертеж подшипника 1214 KTN9

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1214 KTN9

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 24 мм;
Масса - 1.25 кг;
Ширина наружной обоймы (C) - 24 мм;
Высота. мм - 24;
Внешний диаметр - 125 мм;
Внутренний диаметр - 70 мм;

Классификация:

Тип - сферический;
Основной тип - шариковый радиальный сферический;
Обозначение - 1214 ktn9;
Нагрузка - радиальная;
Тела качения - шарики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 70x125x24;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 6300 об/мин;
Частота вращения предельная при пластичной смазке - 5355 об/мин;
Грузоподъемность статическая - 14.31 кн;
Грузоподъемность динамическая - 35.08 кн;

В таблице приведены основные размеры подшипника 1214 KTN9, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1214 KTN9

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1214	Основное исполнение.	70	125	24	1.29
1214S	Шариковый радиальный сферический подшипник, двухрядный.	70	125	24	1.3
1214-K	Коническое внутреннее отверстие, конусность 1:12.	70	125	24	1.25
1214-TVH	Твердая клетка из полиамида, армированного стекловолокном PA66.	70	125	24	1.25
1214 TN9	Литой сепаратор из стекло-наполненного полиамида.	70	125	24	1.25
1214 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	70	125	24	1.25
K.81214LPB	Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из легкого сплава.	70	105	11	0.186
1214-K+H214	Коническое внутреннее отверстие, конусность 1:12.	70	140	26	1.25
1214-K-TVH-C3	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	70	125	24	1.23
1214-K-TVH-C3 + H214	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	70	125	24	1.23

Модификации подшипника 1214 KTN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
