Роликовый подшипник 30-113634 АН

Подшипник 30-113634 АН — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием, обозначение основновного исполнения 113634, размер 170*360*120 мм.
Импортный аналог - 22334KW33.

Стандарт: ГОСТ
Бренд: ГПЗ-11
Внутренний диаметр: 170 мм
Наружный диаметр: 360 мм
Ширина: 120 мм
Масса: 56.50 кг

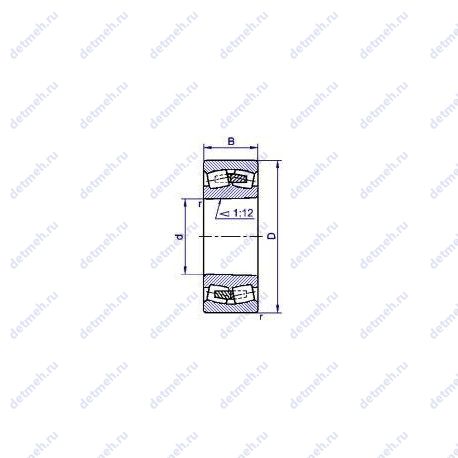

Подшипник 30-113634 АН чертеж — Чертеж подшипника 30-113634 АН

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс А — Повышенная грузоподъемность Суффикс Н — Детали из теплостойкой стали

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 30-113634 АН

Производитель ГПЗ-11

ОАО "Минский подшипниковый завод"

Прочие характеристики:

Уплотнение - нет;
N роликов Количество роликов - 32;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 46х43.72;
ГОСТ - ГОСТ 520;
Количество дорожек качения - 2;
Номер по ГОСТ - 30-113634 ан;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 900;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 1200;
Co (kN) Грузоподъемность статическая - 1260;
C (kN) Грузоподъемность динамическая - 1500;

Габаритные и посадочные размеры:

m (кг) Масса - 56.5;
В (мм) Ширина - 120;
D (мм) Наружный диаметр - 360;
d (мм) Внутренний диаметр - 170;
Ширина наружной обоймы (C) - 120 мм.;
Масса - 50.4 кг;
Ширина (высота) (B) - 120 мм.;
Внешний диаметр - 360. мм;
Внутренний диаметр - 170. мм;

Классификация:

Обозначение - 30 113634 ан;
Основной тип - роликовый радиальный сферический;
Форма роликов - бочкообразные;
Тип - сферический;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 30-113634 АН, технические характеристики и номинальные значения.

Таблица модификаций подшипника 30-113634 АН

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
113634	Основное исполнение.	170	360	120	56.50
113634 К	Штампованный сепаратор из черных металлов..	170	360	120	61.3
113634 Н	Детали из теплостойкой стали.	170	360	120	56.50
113634 А	Повышенная грузоподъемность.	170	360	120	56.50
113634 АН	Повышенная грузоподъемность. Детали из теплостойкой стали.	170	360	120	56.50
113634 АНК	Повышенная грузоподъемность. Штампованный сепаратор из черных металлов.. Детали из теплостойкой стали.	170	360	120	56.50
113634 НК1	Штампованный сепаратор из черных металлов.. Детали из теплостойкой стали.	170	360	120	61.3
113634АМНК	Повышенная грузоподъемность. Модифицированный контакт.. Штампованный сепаратор из черных металлов.. Детали из теплостойкой стали.	170	360	120	58.6
113634 АМН	Повышенная грузоподъемность. Модифицированный контакт.. Детали из теплостойкой стали.	170	360	120	56.50
30-113634 К	Штампованный сепаратор из черных металлов..	170	360	120	61.3
113634 АМКН	Повышенная грузоподъемность. Модифицированный контакт.. Штампованный сепаратор из черных металлов.. Детали из теплостойкой стали.	170	360	120	56.50
30 113634 А	Повышенная грузоподъемность.	170	360	120	56.50
113634 АМНК5	Повышенная грузоподъемность. Модифицированный контакт.. Штампованный сепаратор из черных металлов.. Детали из теплостойкой стали.	170	360	120	56.50
40-113634 Т1	Температура отпуска: 225°, рабочая температура: 180°.	170	360	120	61.3
30-113634 АНК	Повышенная грузоподъемность. Штампованный сепаратор из черных металлов.. Детали из теплостойкой стали.	170	360	120	56.5
30-113634 НК1	Штампованный сепаратор из черных металлов.. Детали из теплостойкой стали.	170	360	120	61.3

Модификации подшипника 30-113634 АН - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 30-113634 АН

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-11	30 113634 АН	170	360	120	ГОСТ
ISO	22334 KW33	170	360	120	ISO

Аналог подшипника 30-113634 АН — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
3634	170	360	120
53634	170	360	120
153634	170	360	120
153634Н	170	360	120
20-3634	170	360	120
22334Н/W33	170	360	120
30-3634	170	360	120
30 3634 А	170	360	120		Повышенной грузоподъёмности
30-3634 АК	170	360	120	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
30-3634 К	170	360	120	Проточка на внешнем кольце для смазки
30-3634 К1	170	360	120	Проточка на внешнем кольце для смазки
3634 А	170	360	120		Повышенной грузоподъёмности
3634 АД	170	360	120	Сепаратор из алюминиевого сплава	Повышенной грузоподъёмности
3634 АН	170	360	120		Повышенной грузоподъёмности
3634 Л	170	360	120	Сепаратор из латуни
3634 АМНК	170	360	120	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
3634АМНК5	170	360	120	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
3634 Н	170	360	120
40-3634	170	360	120
53634Н	170	360	120
30 3634 АМНК5	170	360	120	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
30 3634 АМНК	170	360	120	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
3634 АК	170	360	120	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
3634 АМДН	170	360	120	Сепаратор из алюминиевого сплава	Повышенной грузоподъёмности
3634 АМН	170	360	120		Повышенной грузоподъёмности
3634 АНД	170	360	120	Сепаратор из алюминиевого сплава	Повышенной грузоподъёмности
6 3634 НШ1	170	360	120
6 3634 НШ	170	360	120
