Шариковый подшипник 2202-TVH
Подшипник 2202-TVH — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 2202, размер 15*35*14 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 15 мм
Наружный диаметр: 35 мм
Ширина: 14 мм
Масса: 0.057 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс TVH — Твердая клетка из полиамида, армированного стекловолокном PA66
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

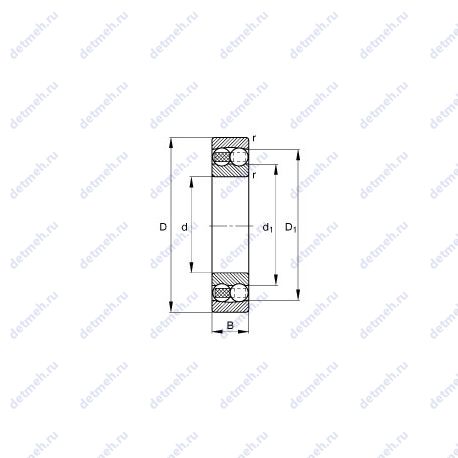

Таблица размеров и характеристик подшипника 2202-TVH
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 0.057 kg
- da min.: 19.2 мм.
- Размер (r): 0.6 мм.
- Y2: 2.13
- Y1: 1.37
- Da max.: 30.8 мм.
- nB: 21900 1/min
- nG: 24000 1/min
- Cur: 130 n
- Y0: 1.44
- e: 0.46
- C0r: 2080 n
- Cr: 9600 n
- Размер (D1): 29.5 мм.
- Размер сопряженных деталей (ra max.): 0.6 мм
- Размер (d1): 20.3 мм.
- Размеры. мм: 15x35x14
Классификация:
- Тип: сферический
- Основной тип: шариковый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 2202-tvh
- Тела качения: шарики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 35 мм
- Внутренний диаметр (d): 15 мм
- Ширина (высота) (B): 14 мм
- Высота. мм: 14
- Внешний диаметр: 35 мм
- Внутренний диаметр: 15 мм
В таблице приведены основные размеры подшипника 2202-TVH, технические характеристики и номинальные значения.
Таблица модификаций подшипника 2202-TVH
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2202 | Основное исполнение. | 15 | 35 | 14 | 55 |
| 2202S | Только для внутреннего и наружного колец. | 15 | 35 | 14 | 0.055 |
| S2202 | Керамический материал. | 15 | 35 | 14 | 0.06 |
| 2202G15 | Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 15 | 35 | 14 | 0.06 |
| 2202-2RS | Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. | 15 | 35 | 14 | 0.06 |
| 2202 TN9 | Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. | 15 | 35 | 14 | 0.06 |
| 2202 ETN9 | Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 15 | 35 | 14 | 0.06 |
| 2202EEG15 | Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 15 | 35 | 14 | 0.06 |
| S2202-2RS | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. | 15 | 35 | 14 | 0.06 |
| RNA2202XLL | Однорядный игольчатый роликоподшипник с сепаратором. Два уплотнения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 20 | 35 | 13.8 | 0.13 |
| NA 2202.2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый роликоподшипник с размерами по ISO 15.. | 15 | 35 | 14 | 0.075 |
| 2202-2RSTN9 | Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. Литой сепаратор из стекло-наполненного полиамида. | 15 | 35 | 14 | 0.058 |
| NA 2202.2RSX | Игольчатый роликовый подшипник с размерами по ISO 15. Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 15 | 35 | 14 | 0.075 |
| RNA 2202.2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце.. | 20 | 35 | 13.8 | 0.06 |
| 2202-2RS-TVH | Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66. Контактные уплотнения типа RS с обеих сторон подшипника. | 15 | 35 | 14 | 0.061 |
| 2202 E-2RS1TN9 | Только для внутреннего и наружного колец. Контактные уплотнения типа RS1 с обеих сторон подшипника. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 15 | 35 | 14 | 0.058 |
Модификации подшипника 2202-TVH - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
