Шариковый подшипник 1304-TVH
Подшипник 1304-TVH — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1304, размер 20*52*15 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 20 мм
Наружный диаметр: 52 мм
Ширина: 15 мм
Масса: 0.163 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс TVH — Твердая клетка из полиамида, армированного стекловолокном PA66
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

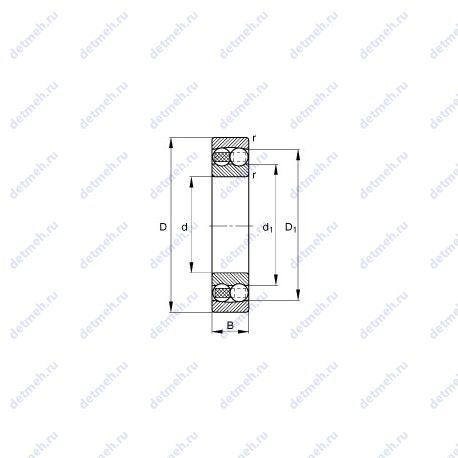

Таблица размеров и характеристик подшипника 1304-TVH
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 0.163 kg
- da min.: 27 мм.
- Размер (r): 1.1 мм.
- Y2: 3.35
- Y1: 2.17
- Da max.: 45 мм
- nB: 16100 1/min
- nG: 16000 1/min
- Cur: 206 n
- Y0: 2.27
- e: 0.29
- C0r: 3300 n
- Cr: 12700 n
- Размер (D1): 41.9 мм.
- Размер сопряженных деталей (ra max.): 1 мм
- Размер (d1): 31.6 мм
- Размеры. мм: 20x52x15
Классификация:
- Тип: сферический
- Основной тип: шариковый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 1304-tvh
- Тела качения: шарики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 52 мм
- Внутренний диаметр (d): 20 мм
- Ширина (высота) (B): 15 мм
- Высота. мм: 15
- Внешний диаметр: 52 мм
- Внутренний диаметр: 20 мм
В таблице приведены основные размеры подшипника 1304-TVH, технические характеристики и номинальные значения.
Таблица модификаций подшипника 1304-TVH
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1304 | Основное исполнение. | 20 | 52 | 15 | 0.16 |
| 1304S | Шариковый сферический подшипник, двухрядный. | 20 | 52 | 15 | 0.15 |
| 1304 K | Коническое внутреннее отверстие, конусность 1:12. | 20 | 52 | 15 | 0.16 |
| 1304SK | Коническое внутреннее отверстие, конусность 1:12. | 20 | 52 | 15 | 0.15 |
| 1304G15 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 20 | 52 | 15 | 0.16 |
| 1304 TN9 | Литой сепаратор из стекло-наполненного полиамида. | 20 | 52 | 15 | 0.16 |
| 1304 ETN9 | Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 20 | 52 | 15 | 0.16 |
| 1304K+H304 | Коническое внутреннее отверстие, конусность 1:12. | 17 | 52 | 15 | 0.16 |
Модификации подшипника 1304-TVH - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 1204K+H204 | 20 | 52 | 15 | Проточка на внешнем кольце для смазки | ||
| 1205 KTN9+H205 | 20 | 52 | 15 | Проточка на внешнем кольце для смазки | ||
| 1205EKTN9+H205 | 20 | 52 | 15 | Проточка на внешнем кольце для смазки |
