Подшипник 1202-TVH ISO
Модификация 1202-TVH — это импортный шариковый сферический подшипник, двухрядный, основное конструктивное исполнение - 1202.
Размер подшипника: 15*35*11 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 15 мм
Наружный диаметр: 35 мм
Ширина: 11 мм
Масса: 0.048 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 1202-TVH
Суффикс TVH — Твердая клетка из полиамида, армированного стекловолокном PA66
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 1202-TVH
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 1202-TVH
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 1202-TVH
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель FAG
FAG — Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG , которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1202-tvh;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 15x35x11;
- Размер (d1) - 20.2 мм.;
- Размер сопряженных деталей (ra max.) - 0.6 мм;
- Размер (D1) - 29.2 мм.;
- m - 0.048 kg;
- Cr - 7700 n;
- C0r - 1730 n;
- e - 0.34;
- Y0 - 1.95;
- Cur - 108 n;
- nG - 26000 1/min;
- nB - 26000 1/min;
- Da max. - 30.8 мм.;
- Y1 - 1.86;
- Y2 - 2.88;
- Размер (r) - 0.6 мм.;
- da min. - 19.2 мм.;

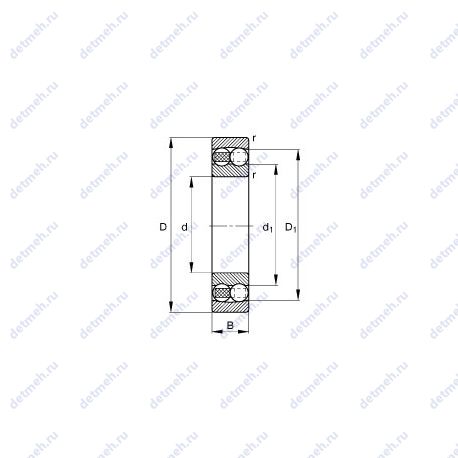

Габаритные и посадочные размеры:
- Внутренний диаметр - 15 мм;
- Внешний диаметр - 35 мм;
- Высота. мм - 11;
- Ширина (высота) (B) - 11 мм;
- Внутренний диаметр (d) - 15 мм;
- Наружный диаметр (D) - 35 мм;
