Шариковый подшипник 11209-TVH
Подшипник 11209-TVH — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 11209, размер 45*85*58 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 58 мм
Масса: 0.78 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс TVH — Твердая клетка из полиамида, армированного стекловолокном PA66
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

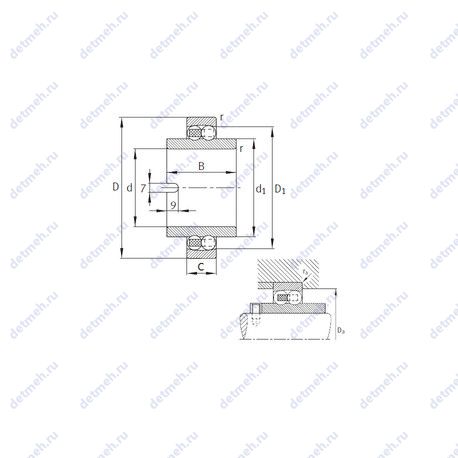

Таблица размеров и характеристик подшипника 11209-TVH
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер (d1): 57.7 мм.
- Размер сопряженных деталей (Da max.): 78
- Размер (D1): 72.7 мм.
- Уплотнение: нет
- Граничная нагрузка по усталости (Pu): 455
- Размер сопряженных деталей (ra max.): 1
- Количество дорожек качения: 2
- Размеры. мм: 45x85x58
Классификация:
- Тип: сферический
- Основной тип: шариковый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 11209-tvh
- Тела качения: шарики
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 4.7
- Расчетный коэффициент (Y1): 3.04
- Расчетный коэффициент (Y0): 3.18
- Расчетный коэффициент (e): 0.21
Габаритные и посадочные размеры:
- Радиус наружней фаски: 1.1 мм.
- Масса: 0.78 кг
- Ширина наружной обоймы (C): 19 мм
- Ширина (высота) (B): 58 мм
- Высота. мм: 58
- Внешний диаметр: 85. мм
- Внутренний диаметр: 45 мм
Пропускная способность:
- Частота вращения предельная: 6 000 об/мин
- Грузоподъемность статическая: 7.3 кн
- Грузоподъемность динамическая: 22 кн
В таблице приведены основные размеры подшипника 11209-TVH, технические характеристики и номинальные значения.
Таблица модификаций подшипника 11209-TVH
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 11209 | Основное исполнение. | 45 | 85 | 58 | 0.77 |
| 11209G15 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 85 | 58 | 0.79 |
| 11209 TN9 | Литой сепаратор из стекло-наполненного полиамида. Механически обработанный сепаратор из текстолита. Канавка во внешнем кольце, но без стопорного кольца. | 45 | 85 | 58 | 0.77 |
Модификации подшипника 11209-TVH - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
