Шариковый подшипник 108-TVH
Подшипник 108-TVH — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 108, размер 8*22*7 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 8 мм
Наружный диаметр: 22 мм
Ширина: 7 мм
Масса: 0.014 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс TVH — Твердая клетка из полиамида, армированного стекловолокном PA66
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

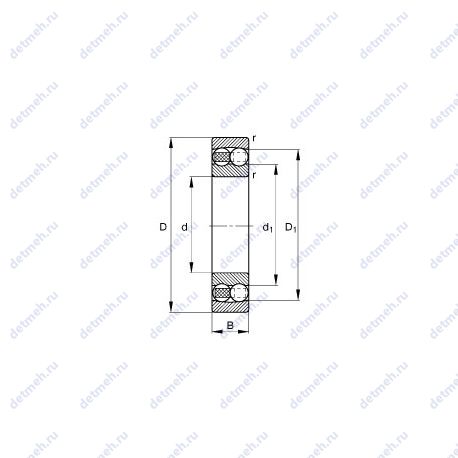

Таблица размеров и характеристик подшипника 108-TVH
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m: 0.014 kg
- da min.: 10.6 мм.
- Размер (r): 0.3 мм.
- Y2: 2.97
- Y1: 1.92
- Da max.: 19.4 мм.
- nB: 1/min
- nG: 36000 1/min
- Cur: 34.5 n
- Y0: 2.01
- e: 0.33
- C0r: 560 n
- Cr: 2750 n
- Размер (D1): 16.8 мм.
- Размер сопряженных деталей (ra max.): 0.3 мм.
- Размер (d1): 12.4 мм.
- Размеры. мм: 8 x22 x7
Классификация:
- Тип: сферический
- Основной тип: шариковый радиальный сферический
- Нагрузка: радиальная
- Обозначение: 108-tvh
- Тела качения: шарики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 22 мм.
- Внутренний диаметр (d): 8 мм.
- Ширина (высота) (B): 7 мм.
- Высота. мм: 7
- Внешний диаметр: 22 мм
- Внутренний диаметр: 8 мм
В таблице приведены основные размеры подшипника 108-TVH, технические характеристики и номинальные значения.
Таблица модификаций подшипника 108-TVH
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 108 | Основное исполнение. | 8 | 22 | 7 | 0.014 |
Модификации подшипника 108-TVH - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 128P | 8 | 22 | 7 |
