Шарнирный подшипник 2ШСЛ17

Подшипник 2ШСЛ17 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШСЛ17, размер 17*40*14 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 17 мм
Наружный диаметр: 40 мм
Ширина: 14 мм
Масса: 0.148 кг

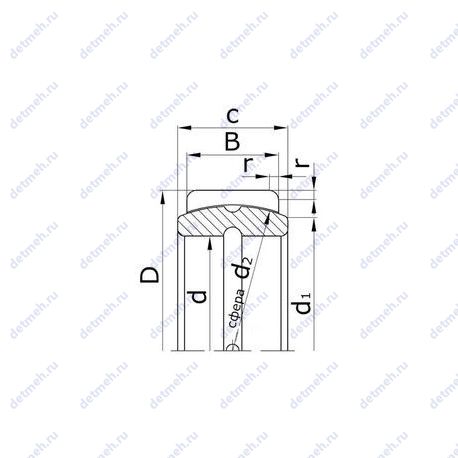

Подшипник 2ШСЛ17 чертеж — Чертеж подшипника 2ШСЛ17

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШСЛ — С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 2ШСЛ17

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - 2шсл17;
Размеры. мм - 17x40x14;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 22;
(d2) диаметр сфер колец подшипника. мм - 31;

Габаритные и посадочные размеры:

Внутренний диаметр - 17 мм;
Внешний диаметр - 40 мм;
Ширина (высота) (B) - 14;
Радиус наружней фаски - 1;
Масса - 0.148 кг;
(с) ширина внутреннего кольца. мм - 21;

В таблице приведены основные размеры подшипника 2ШСЛ17, технические характеристики и номинальные значения.

Таблица модификаций подшипника 2ШСЛ17

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШСЛ17	Основное исполнение.	17	32	10	0.048
ЕШСЛ17	Шарнирный подшипник.	17	30	10	0.048
ШСЛ17К	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	17	32	10	0.048
2ШСЛ17К	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	17	40	14	0.148
ЕШСЛ17К	Канавка и отверстие для смазки на внутреннем и наружном кольцах..	17	30	10	0.048
ШСЛ17К1	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на наружном кольце..	17	32	10	0.048
2ШСЛ17К1	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на наружном кольце..	17	40	14	0.148
ЕШСЛ17К1	Канавка и отверстие для смазки на наружном кольце..	17	30	10	0.048

Модификации подшипника 2ШСЛ17 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
