Шариковый подшипник S686-2TS4.5
Подшипник S686-2TS4.5 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 686, размер 6*13*4.5 мм.
Стандарт: ISO
Бренд: ZEN
Внутренний диаметр: 6 мм
Наружный диаметр: 13 мм
Ширина: 4.5 мм
Масса: 0 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

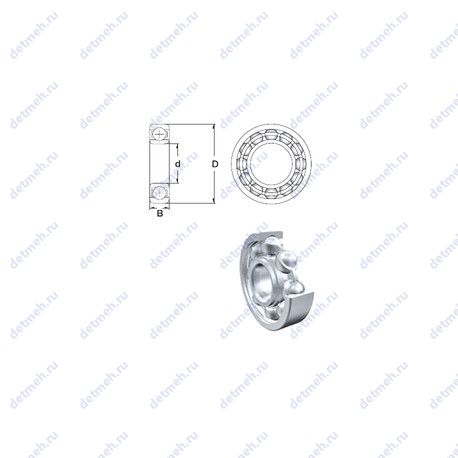

Таблица размеров и характеристик подшипника S686-2TS4.5
Производитель ZEN
С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO 9001, TUV Rheinland за проверку и контроль готовых изделий ZEN.
Габаритные и посадочные размеры:
- Высота. мм - 4.5;
- Ширина (высота) (B) - 4.5 мм.;
- Ширина наружной обоймы (C) - 4.5 мм.;
- Внешний диаметр - 13 мм;
- Внутренний диаметр - 6 мм;
Классификация:
- Нагрузка - радиальная;
- Основной тип - шариковый радиальный;
- Обозначение - s686-2ts4.5;
- Тела качения - шарики;
Пропускная способность:
- Частота вращения предельная при пластичной смазке - 40000 об/мин;
- Грузоподъемность статическая - 0.442 кн;
- Грузоподъемность динамическая - 1.082 кн;
Прочие характеристики:
- Уплотнение - есть;
- Количество дорожек качения - 1;
- Размеры. мм - 6x13x4.5;
В таблице приведены основные размеры подшипника S686-2TS4.5, технические характеристики и номинальные значения.
Таблица модификаций подшипника S686-2TS4.5
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 686 | Основное исполнение. | 6 | 13 | 3.5 | 0187 |
| 686H | Шариковый радиальный подшипник, однорядный. | 6 | 13 | 3.5 | 1.87 |
| S686 | Керамический материал. | 6 | 13 | 3.5 | 0 |
| SF686 | Шариковый радиальный подшипник, однорядный. | 6 | 13 | 3.5 | 0 |
| W686Z | Изменённая ширина. Стальная шайба. | 6 | 13 | 5 | 2.2 |
| F686A | Подшипник с фланцевым наружным кольцом. | 6 | 15 | 3.5 | 2.25 |
| FL686 | Шариковый радиальный подшипник, однорядный. | 6 | 13 | 3.5 | 2.2 |
| 686 A | Шариковый радиальный подшипник, однорядный. | 6 | 13 | 3.5 | 0191 |
| 686W5 | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 6 | 13 | 5 | 0 |
| F 686 | Шариковые подшипники из нержавеющей стали. | 6 | 13 | 3.5 | 0221 |
| 686ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 6 | 13 | 5 | 0268 |
| F686H | Шариковые подшипники из нержавеющей стали. | 6 | 13 | 3.5 | 2.21 |
| F686ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6 | 13 | 3.5 | 0306 |
| S686W5 | Керамический материал. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 6 | 13 | 5 | 0 |
| 686-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 6 | 13 | 5 | 0 |
| 686HZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6 | 13 | 5 | 2.68 |
| W686ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 6 | 13 | 5 | 018 |
| 686 AVV | Бессепараторный подшипник. | 6 | 13 | 5 | 0269 |
| F686-2Z | Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы типа Z с двух сторон подшипника. | 6 | 13 | 5 | 0 |
| F686AVV | Подшипник с фланцевым наружным кольцом. Бессепараторный подшипник. | 6 | 15 | 5 | 3.04 |
| F686AZZ | Подшипник с фланцевым наружным кольцом. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6 | 15 | 5 | 3.04 |
| F686ADD | Подшипник с фланцевым наружным кольцом. | 6 | 15 | 5 | 3.04 |
| FL686ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 6 | 13 | 5 | 2.2 |
| FLW686Z | Стальная шайба. | 6 | 13 | 5 | 2.2 |
| S686-2Z | Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника. | 6 | 13 | 5 | 0 |
| WF686ZZ | Радиальный шарикоподшипник из нержавеющей стали с упорным бортом на наружном кольце. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6 | 13 | 5 | 021 |
| F686HZZ | Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6 | 13 | 5 | 3.06 |
| 686 AZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6 | 13 | 5 | 0269 |
| 686-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 6 | 13 | 5 | 0269 |
| 686/1BZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 6 | 13 | 3 | 018 |
| S686-2RS | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. | 6 | 13 | 5 | 0 |
| 686H-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 6 | 13 | 5 | 2.68 |
| SF686-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 6 | 13 | 5 | 0 |
| F686-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 6 | 13 | 5 | 3.04 |
| W686-2RD | Широкий радиальный шарикоподшипник. | 6 | 13 | 5 | 018 |
| W686-2RS | Широкий радиальный шарикоподшипник. Контактные уплотнения типа RS с обеих сторон подшипника. | 6 | 13 | 5 | 018 |
| 686 A DD | Шариковый радиальный подшипник, однорядный. | 6 | 13 | 5 | 0269 |
| SF686-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 6 | 13 | 5 | 0 |
| WFN686 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 6 | 13 | 5 | 026 |
| 686-2RS C3 | Контактные уплотнения типа RS с обеих сторон подшипника. | 6 | 13 | 5 | 0 |
Модификации подшипника S686-2TS4.5 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
