Шариковый подшипник S16003

Подшипник S16003 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 16003, размер 17*35*8 мм.

Стандарт: ISO
Бренд: ZEN
Внутренний диаметр: 17 мм
Наружный диаметр: 35 мм
Ширина: 8 мм
Масса: 0.032 кг

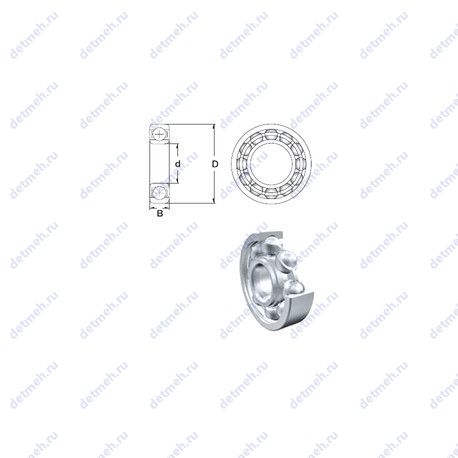

Подшипник S16003 чертеж — Чертеж подшипника S16003

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс S — Керамический материал

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника S16003

Производитель ZEN

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO 9001, TUV Rheinland за проверку и контроль готовых изделий ZEN.

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Обозначение - s16003;
Нагрузка - радиальная;

Прочие характеристики:

Размеры. мм - 17x35x8;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 17 мм;
Внешний диаметр - 35 мм;
Высота. мм - 8;
Ширина наружной обоймы (C) - 8 мм;
Ширина (высота) (B) - 8 мм.;
Масса - 0.032 кг;

В таблице приведены основные размеры подшипника S16003, технические характеристики и номинальные значения.

Таблица модификаций подшипника S16003

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
16003	Основное исполнение.	17	35	8	0.032
16003 ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	17	35	8	0.032
16003/16	Шариковый радиальный подшипник, однорядный.	16	35	8	0.03
16003 C3	Шариковый радиальный подшипник, однорядный.	17	35	8	0
16003-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	17	35	8	0.032
16003-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	17	35	8	0.032
S16003-2Z	Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника.	17	35	8	0.032
S16003-2RS	Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника.	17	35	8	0.032
16003/HR11QN	Канавка во внешнем кольце, но без стопорного кольца.	35	17	8	6.604
16003/HR11TN	Механически обработанный сепаратор из текстолита. Канавка во внешнем кольце, но без стопорного кольца.	35	17	8	9.6
16003/HR22Q2	Шариковый радиальный подшипник, однорядный.	17	35	8	079
16003/HR22T2	Механически обработанный сепаратор из текстолита.	17	35	8	079

Модификации подшипника S16003 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
16004 C3	17	35	8
