Шариковый подшипник S16100

Подшипник S16100 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 16100, размер 10*28*8 мм.

Стандарт: ISO
Бренд: ZEN
Внутренний диаметр: 10 мм
Наружный диаметр: 28 мм
Ширина: 8 мм
Масса: 0.022 кг

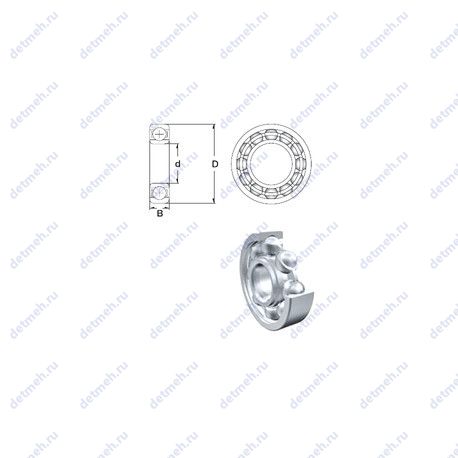

Подшипник S16100 чертеж — Чертеж подшипника S16100

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс S — Керамический материал

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника S16100

Производитель ZEN

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO 9001, TUV Rheinland за проверку и контроль готовых изделий ZEN.

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Обозначение - s16100;
Нагрузка - радиальная;

Прочие характеристики:

Размеры. мм - 10x28x8;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 10 мм;
Внешний диаметр - 28 мм;
Высота. мм - 8;
Ширина наружной обоймы (C) - 8 мм;
Ширина (высота) (B) - 8 мм.;
Масса - 0.022 кг;

В таблице приведены основные размеры подшипника S16100, технические характеристики и номинальные значения.

Таблица модификаций подшипника S16100

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
16100	Основное исполнение.	10	28	8	0.022
16100-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	10	28	8	0.026
S16100-2Z	Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника.	10	28	8	0.022
S16100-2RS	Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника.	10	28	8	0.022
16100/HR11QN	Канавка во внешнем кольце, но без стопорного кольца.	10	28	8	073
16100/HR11TN	Механически обработанный сепаратор из текстолита. Канавка во внешнем кольце, но без стопорного кольца.	10	28	8	073
16100/HR22Q2	Шариковый радиальный подшипник, однорядный.	10	28	8	058
16100/HR22T2	Механически обработанный сепаратор из текстолита.	10	28	8	058

Модификации подшипника S16100 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
EN 10	10	28	8
