Шариковый подшипник GYM1103KRRB

Подшипник GYM1103KRRB — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 1103, размер 30.1625*72*42.87 мм.

Стандарт: ISO
Бренд: Timken
Внутренний диаметр: 30.1625 мм
Наружный диаметр: 72 мм
Ширина: 42.87 мм
Масса: 0.704 кг

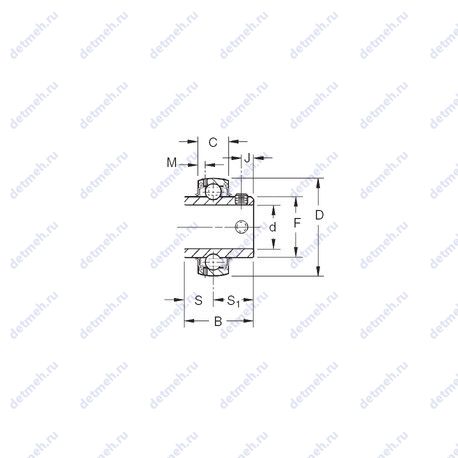

Подшипник GYM1103KRRB чертеж — Чертеж подшипника GYM1103KRRB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника GYM1103KRRB

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Пропускная способность:

Грузоподъемность динамическая: 28.5 кн
Грузоподъемность статическая: 15.1 кн

Прочие характеристики:

Размер (M): 3.68 мм.
Размер (S1): 25.4
Размер (F): 46.18 мм.
Резьба (G): m8x1.25
Размер (J): 7.82 мм.
Расстояние от торца тугого кольца до центра радиуса сферы (S): 17.48 мм.
Уплотнение: есть
Количество дорожек качения: 1
Размеры. мм: 30.1625x72x42.87

Классификация:

Нагрузка: радиальная
Основной тип: шариковый радиальный
Обозначение: gym1103krrb
Тела качения: шарики

Габаритные и посадочные размеры:

Ширина (высота) (B): 42.87 мм.
Масса: 0.704 кг
Ширина наружной обоймы (C): 19 мм.
Высота. мм: 42.87
Внешний диаметр: 72 мм
Внутренний диаметр: 30.1625. мм

В таблице приведены основные размеры подшипника GYM1103KRRB, технические характеристики и номинальные значения.

Таблица модификаций подшипника GYM1103KRRB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1103KR	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.376
1103KL	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.372
SM1103K	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.331
1103KRR	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.376
1103KLL	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.372
1103KLB	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.372
SM1103KS	Коническое внутреннее отверстие, конусность 1:12.	30.1625	68	36.51	0.418
1103KRRB	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.376
1103KLLB	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.372
G1103KRR	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.376
G1103KLL	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.395
SM1103KB	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.331
G1103KLLB	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.395
G1103KRRB	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.376
GC1103KRRB	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	37.31	0.376
G1103KPPB3	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения с двух сторон у опорных роликов.	30.1625	62	36.51	0.376
GY1103KRRB SGT	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита.	30.1625	62	38.1	0

Модификации подшипника GYM1103KRRB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
