Шариковый подшипник 2В0 11314 К

Подшипник 2В0 11314 К — это отечественный шариковый радиальный подшипник, двухрядный, сферический, с закрепительной втулкой, обозначение основновного исполнения 11314, размер 70*170*39 мм.
Импортный аналог - 1316KH316.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 70 мм
Наружный диаметр: 170 мм
Ширина: 39 мм
Масса: 5.37 кг

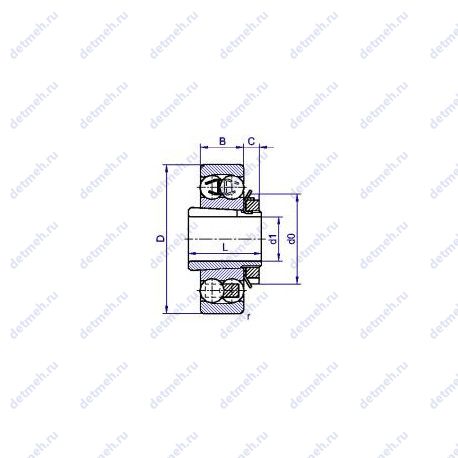

Подшипник 2В0 11314 К чертеж — Чертеж подшипника 2В0 11314 К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 2В0 11314 К

Производитель ГПЗ-1

ОАО "Московский подшипник"

Прочие характеристики:

Уплотнение - нет;
N шариков Количество шариков - 30;
d шарика (мм) Диаметр шарика - 20.638;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;
Количество дорожек качения - 2;
Номер по ГОСТ - 2в0-11314 к;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 3600;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 4300;
Co (kN) Грузоподъемность статическая - 33.8;
C (kN) Грузоподъемность динамическая - 88.4;

Габаритные и посадочные размеры:

m (кг) Масса - 5.37;
В (мм) Ширина - 39/59;
D (мм) Наружный диаметр - 170;
d (мм) Внутренний диаметр - 70;
Ширина наружной обоймы (C) - 39 мм.;
Масса - 5.37 кг;
Ширина (высота) (B) - 59 мм.;
Внешний диаметр - 170. мм;
Внутренний диаметр - 70. мм;

Классификация:

Обозначение - 2в0 11314 к;
Основной тип - шариковый радиальный сферический;
Тип - сферический;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 2В0 11314 К, технические характеристики и номинальные значения.

Таблица модификаций подшипника 2В0 11314 К

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
11314	Основное исполнение.	80	170	39	5.37
11314 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	170	39	5.37
11314 Л	Сепаратор из латуни..	70	170	39	5.37
11314 Е	Сепаратор из текстолита..	70	170	39	5.37
8 11314 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	170	39	5.37

Модификации подшипника 2В0 11314 К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 2В0 11314 К

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-1	2В0 11314 К	70	170	39	ГОСТ
CX	1316 K + H 316	70	170	39	ISO
SKF	1316 K + H 316	70	170	39	ISO
ISB	1316 K + H 316	70	170	39	ISO
NKE	1316 K + H 316	70	170	39	ISO
ISO	1316 K + H 316	70	170	39	ISO

Аналог подшипника 2В0 11314 К — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
