Шариковый подшипник FLAWBC5-10Z
Подшипник FLAWBC5-10Z — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 510, размер 5*10*4 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 5 мм
Наружный диаметр: 10 мм
Ширина: 4 мм
Масса: 0.97 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Z — Стальная шайба
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

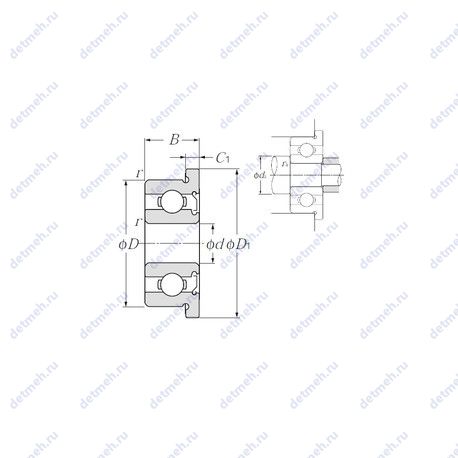

Таблица размеров и характеристик подшипника FLAWBC5-10Z
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 45 000 об/мин
- Частота вращения предельная при жидкой смазке: 52 000 об/мин
- Грузоподъемность статическая: 0.276 кн
- Грузоподъемность динамическая: 0.715 кн
Исходные данные для расчета:
- Расчетный коэффициент (f0): 13.7
Прочие характеристики:
- Размер сопряженных деталей (da max): 6.4
- Размер сопряженных деталей (ra max.): 0.15
- Размер сопряженных деталей (Da max.): 8.8
- Размер сопряженных деталей (da min.): 6.2
- Размер (C1): 0.8 мм
- Уплотнение: есть
- Количество дорожек качения: 1
- Размеры. мм: 5x11.6x4
Габаритные и посадочные размеры:
- Наружный диаметр (D1): 11.6
- Радиус наружней фаски: 0.15 мм
- Ширина (высота) (B): 4 мм.
- Масса: 0.97 кг
- Ширина наружной обоймы (C): 4 мм.
- Высота. мм: 4
- Внешний диаметр: 11.6 мм
- Внутренний диаметр: 5 мм
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: flawbc5-10z
- Тела качения: шарики
В таблице приведены основные размеры подшипника FLAWBC5-10Z, технические характеристики и номинальные значения.
Таблица модификаций подшипника FLAWBC5-10Z
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| WBC5-10Z | Миниатюрные радиальные шарикоподшипники. Стальная шайба. | 5 | 10 | 4 | 0.97 |
Модификации подшипника FLAWBC5-10Z - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| SMF105-2RS | 5 | 10 | 4 | |||
| SMR105-2RS | 5 | 10 | 4 | |||
| WML5010ZZ | 5 | 10 | 4 | |||
| WMLF5010ZZ | 5 | 10 | 4 | |||
| WMLFN5010 ZZ | 5 | 10 | 4 | |||
| LF-1050ZZ | 5 | 10 | 4 | |||
| BC5-10ZZ | 5 | 10 | 4 | |||
| FLBC5-10ZZ | 5 | 10 | 4 | |||
| WBB1-8705 R-2Z | 5 | 10 | 4 | |||
| WBB1-8705-2RS1 | 5 | 10 | 4 | |||
| WBB1-8705-2Z | 5 | 10 | 4 | |||
| WBB1-8705 R-2RS1 | 5 | 10 | 4 | |||
| MF105-2RS | 5 | 10 | 4 | |||
| MF105-2Z | 5 | 10 | 4 | |||
| MR105-2Z | 5 | 10 | 4 | |||
| MR105-2RS | 5 | 10 | 4 | |||
| SMF105-2Z | 5 | 10 | 4 | |||
| SMR105-2Z | 5 | 10 | 4 |
