Роликовый подшипник 292308Н

Подшипник 292308Н — это отечественный роликовый радиальный подшипник, однорядный, с бортами на наружном кольце и без внутреннего кольца, обозначение основновного исполнения 292308, размер 53.5*90*23 мм.
Импортный аналог - RNU308.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 53.5 мм
Наружный диаметр: 90 мм
Ширина: 23 мм
Масса: 0.5 кг

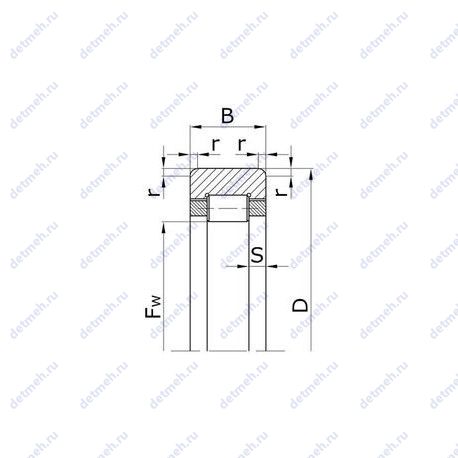

Подшипник 292308Н чертеж — Чертеж подшипника 292308Н

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Н — Детали из теплостойкой стали

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 292308Н

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Нагрузка - радиальная;

Прочие характеристики:

Номер по - 292308н;
Размеры. мм - 53.5x90x23;
Импортный аналог - rnu308;
Диаметр отверстия комплекта шариков/роликов (Fw) - 53.5;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 5.5;

Габаритные и посадочные размеры:

Внешний диаметр - 90 мм;
Ширина (высота) (B) - 23;
Радиус наружней фаски - 2.5;
Масса - 0.5 кг;

В таблице приведены основные размеры подшипника 292308Н, технические характеристики и номинальные значения.

Таблица модификаций подшипника 292308Н

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
292308	Основное исполнение.	52	90	23	0.54
292308А	Повышенная грузоподъемность.	52	90	23	0.58
292308 КМ	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	52	90	23	0.54
5 292308 Б	Сепаратор из безоловянистой бронзы..	54	90	23	0.538
292308 АКУ	Повышенная грузоподъемность. Дополнительные технические требования. Штампованный сепаратор из черных металлов..	52	90	23	0.54
6 292308 КМ	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	52	90	23	0.54
8 292308 КМ	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	52	90	23	0.54
В6 292308 КМ	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	52	90	23	0.54
В0 292308 КМ	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	52	90	23	0.54

Модификации подшипника 292308Н - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
