Шариковый подшипник 6702LLF
Подшипник 6702LLF — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6702, размер 15*21*4 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 15 мм
Наружный диаметр: 21 мм
Ширина: 4 мм
Масса: 0.0025 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 6702LLF
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Пропускная способность:
- Грузоподъемность статическая: 0.585 кн
- Частота вращения предельная при пластичной смазке: 6 600 об/мин
- Грузоподъемность динамическая: 0.94 кн
Исходные данные для расчета:
- Расчетный коэффициент (f0): 16.5
Прочие характеристики:
- Размер сопряженных деталей (da max): 16.8
- Размер сопряженных деталей (ra max.): 0.2
- Размер сопряженных деталей (Da max.): 19.4
- Размер сопряженных деталей (da min.): 16.6
- Уплотнение: есть
- Количество дорожек качения: 1
- Размеры. мм: 15x21x4
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: 6702llf
- Тела качения: шарики

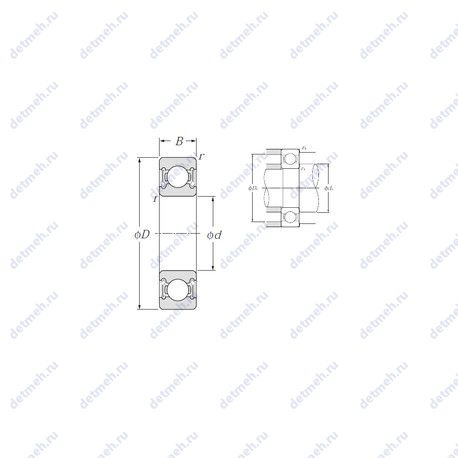

Габаритные и посадочные размеры:
- Радиус наружней фаски: 0.2 мм.
- Ширина (высота) (B): 4 мм.
- Масса: 0.0025 кг
- Ширина наружной обоймы (C): 4 мм.
- Высота. мм: 4
- Внешний диаметр: 21 мм
- Внутренний диаметр: 15 мм
В таблице приведены основные размеры подшипника 6702LLF, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6702LLF
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6702 | Основное исполнение. | 15 | 21 | 4 | 3.6 |
| F6702 | Шариковые подшипники из нержавеющей стали. | 15 | 21 | 4 | 0 |
| 6702ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 15 | 21 | 4 | 036 |
| F6702ZZ | Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 15 | 21 | 4 | 0 |
| 6702-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 15 | 21 | 4 | 3.6 |
Модификации подшипника 6702LLF - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 61702 | 15 | 21 | 4 | |||
| 61702-ZZ | 15 | 21 | 4 | |||
| W 61702 R-2RS1 | 15 | 21 | 4 | |||
| W 61702 R-2Z | 15 | 21 | 4 | |||
| S61702-2RS | 15 | 21 | 4 | |||
| S61702 | 15 | 21 | 4 | |||
| S61702-2Z | 15 | 21 | 4 | |||
| SF61702 | 15 | 21 | 4 | |||
| SF61702-2Z | 15 | 21 | 4 | |||
| SF61702-2RS | 15 | 21 | 4 | |||
| 61702-2Z | 15 | 21 | 4 | |||
| 61702-2RS | 15 | 21 | 4 | |||
| F61702-2Z | 15 | 21 | 4 | |||
| F61702-2RS | 15 | 21 | 4 | |||
| F61702 | 15 | 21 | 4 |
